Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 422) ISO programming
Страница 420
420
9 Программирование: подпрограммы и повторения части программы
9.
6
Пр
и
м
е
р
ы
п
р
ог
ра
м
миров
а
н
ия

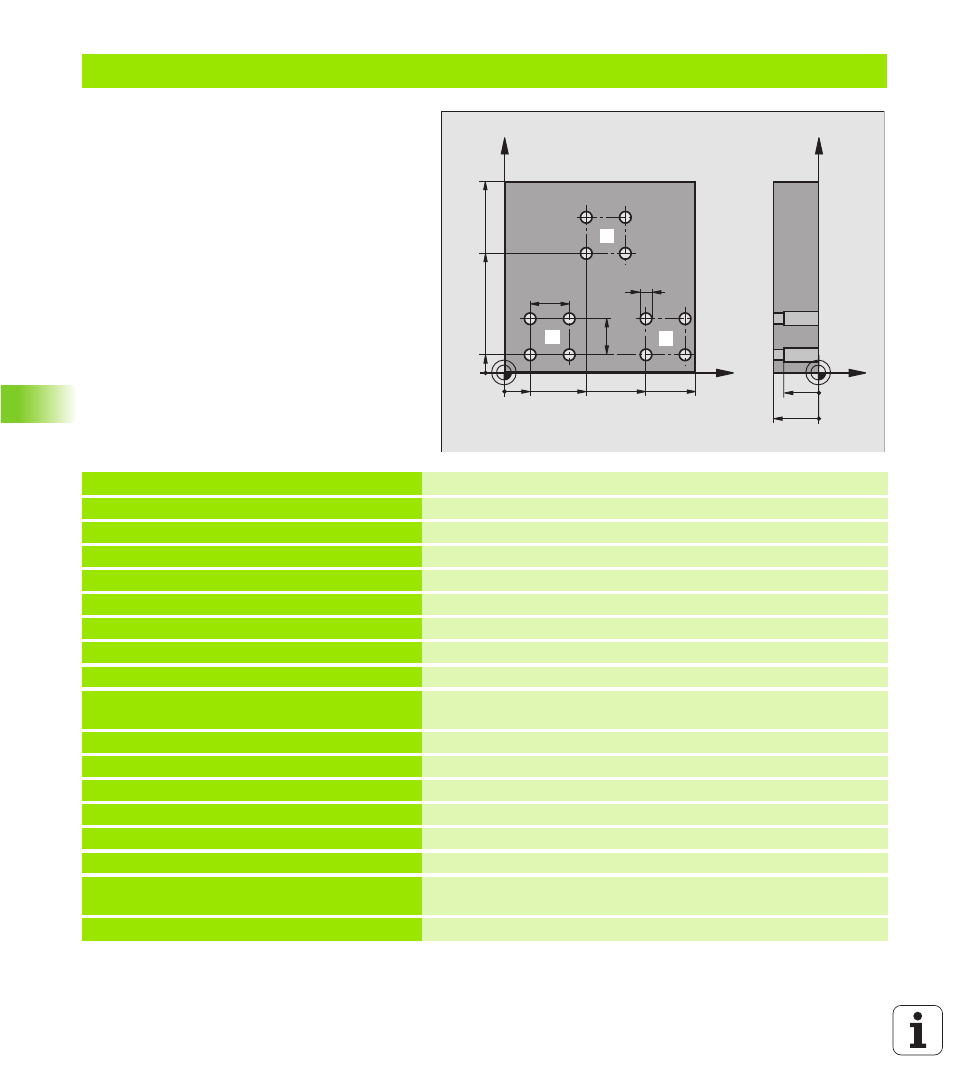

Пример: Группа отверстий с помощью нескольких инструментов
Прогон программы
n
Программирование циклов обработки в
главной программе
n
Вызов полного рисунка сверления
(подпрограмма 1)
n
Наезд групп отверстий в подпрограмме 1,
вызов группы отверстий (подпрограмма 2)
n
Программировать группу отверстий только
один раз в подпрограмме 2
%UP2 G71 *
N10 G30 G17 X +0 Y+0 Z-40 *
N20 G31 G90 X +100 Y+1 00 Z+ 0 *
N30 G99 T1 L+0 R+ 4 *
Определение инструмента центровое сверло
N40 G99 T2 L+0 R+ 3 *
Определение инструмента сверло
N50 G99 T3 L+0 R+ 3,5 *
Определение инструмента развёртка
N60 T1 G17 S5000 *
Вызов инструмента центровое сверло
N70 G00 G40 G9 0 Z+2 50 *
Свободный ход инструмента
N80 G20 0 СВЕ РЛЕНИЕ
Определение цикла Центрирование
Q200= 2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201= -3
;ГЛУБИНА
Q206= 250 ;F ПОДАЧА НА ГЛУБИНУ
Q202= 3
;ГЛУБИНА ПОДВОД А
Q210= 0
;F - ВРЕМЯ .НА ВЕРХУ
Q203= +0
;КООРД.ПОВЕРХН .
Q204= 10
;2. БЕЗ.РАССТОЯНИЕ
Q211=0.2
;ВРЕМЯ ПРЕБЫВАНИЯ
ВНИЗУ
N90 L1,0 *
Вызов подпрограммы 1 для полного рисунка сверления
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1
1
12
1
3
