134 4 Программирование: Основы, управление файлами, помощь при программировании, управление палетами
4.
1
3
Ре
ж
и
м
ра
б
о
ты
с
п
а
л
етами
с
со
р
и
ен
тир
о
в
ан
н
о
й
на
ин
стру
мен
т
обр
а
бо
тк
ой

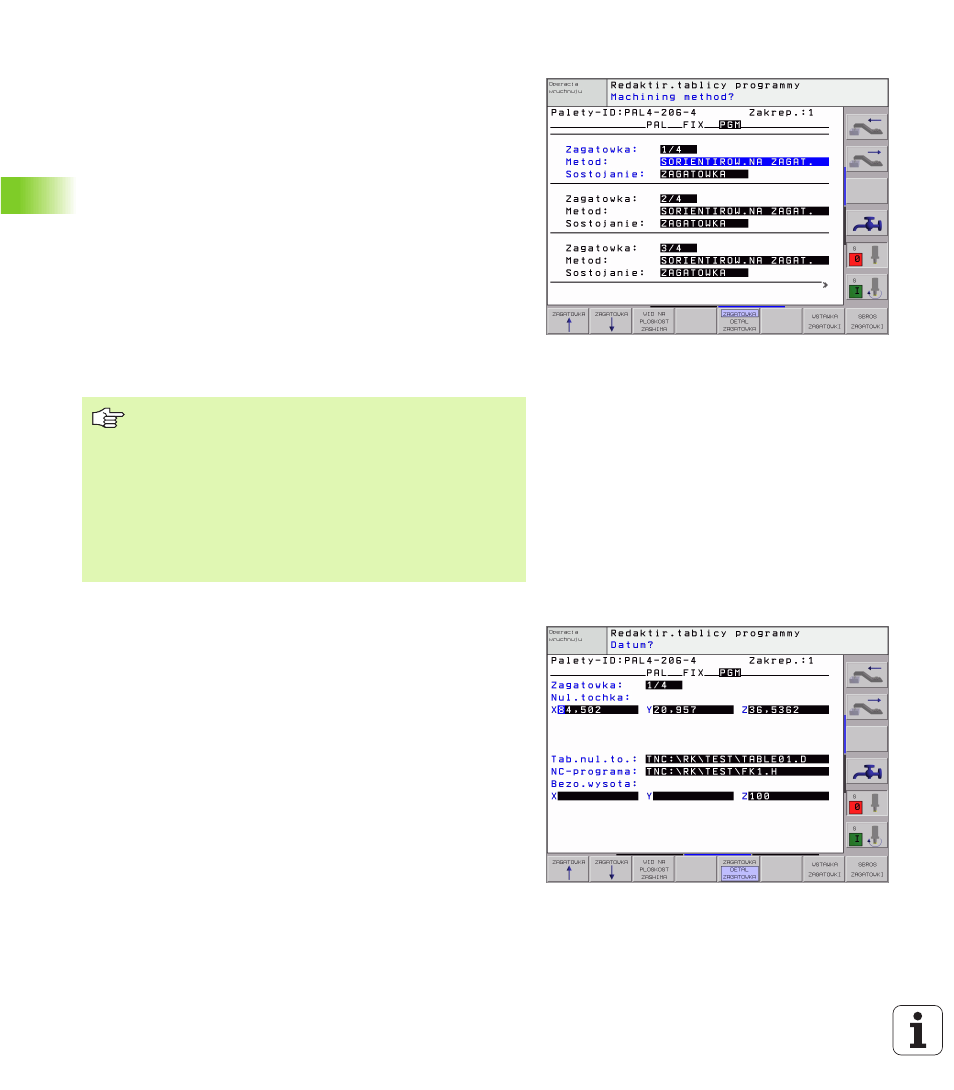

Наладка уровня загатовки
n Загатовка: Указывается номер загатовки, после косой черты
находится количество загатовок в пределах уровня
закрепления
n Метод: Можете выбирать методы обработки WORKPIECE
ORIENTED или TOOL ORIENTED. В высвечиваемой таблицы
появляется занесение WORKPIECE ORIENTED с WPO и TOOL
ORIENTED с TO.
C помощью Softkey СОЕДИНЯТЬ/РАЗЪЕДИНЯТЬ обозначаете
загатовки, которые зачисляютя при сориентированной на
инструмент обработке к расчёту для процесса отработки.
Соединённые загатовки обозначаются с помощью прерванного
разделительного штриха, разъединённые установы с помощью
непрерванной линии. В высвечиваемой таблицы связанные
загатовки обозначаются в гарфе МЕТОД с помощью CTO.
n Статус: С помощью Sofkey ЗАГАТОВКА обозначается
загатовка как ещё не обработанная и в поле Статус заносится
BLANK. Используйте Softkey СВОБОДНОЕ МЕСТО , если
хотите игнорировать загатовку при обработке, в поле СТАТУС
появляется EMPTY
Наладка подробностей на уровне загатовки
n Загатовка: Указывается номер загатовки, после косой черты
находится количество загатовок в пределах уровня
закрепления и уровня палет
n Нулевая точка: Ввод нулевой точки для загатовки
n NP-таблица : Введите название и тракт таблицы нулевых точек,
которые действильны для обработки загатовки. Если
используете для всех загатовок эту самую таблицу нулевых
точек, занесите имя с названием тракта на уровень палет и
уровень установа. Эти данные переносятся автоматически на
уровень загатовки.
n NC-программа: Занесите тракт ЧУ-программы, которая
требуется для обработки загатовки
n Безоп. высота: (опция): Безопасное положение для отдельных
осей относительно палет. Указанные положения наезжаются
только, если в ЧУ-макросах эти значения считывались и
соответственно программировались.
Проведите настройку метода и статуса на уровне палет
и уровне зажима, занесение принимается для всех
принадлежащих загатовок.
В случае нескольких вариантов загатовок в пределах
одного уровня, загатовки одного варианта должны
указываться друг за другом. В случае
сориентированной на инструмент обработки, загатовки
соответственного варианта могут обрабатываться с
обозначением программируемой клавиши
СОЕДИНИТЬ/РАЗДЕЛЯТЬ и группами.
