Круговая траектория G06 с тангенциальным
примыканием
Инструмент перемещается по дуге окружности, примыкающей
тангенциально к в последнем программированному элементу
контура.
Переход является “тангенциальным”, если в точке пересечения
элементов контура не возникает точка изгиба или уговая точка,
значит элементы контура переходят друг в друга непрерывно.
Элемент контура, к которому прилегает тангенциально дуга
окружности, программируете непосредственно перед G06-
предложением. Для этого требуется как минимум двух
предложений позиционирования
Программирование
U
U
U
U
Ввести координаты конечной точки дуги
окружности
Если требуется:
U
U
U
U
Подача F
U
U
U
U
Дополнительная функция M

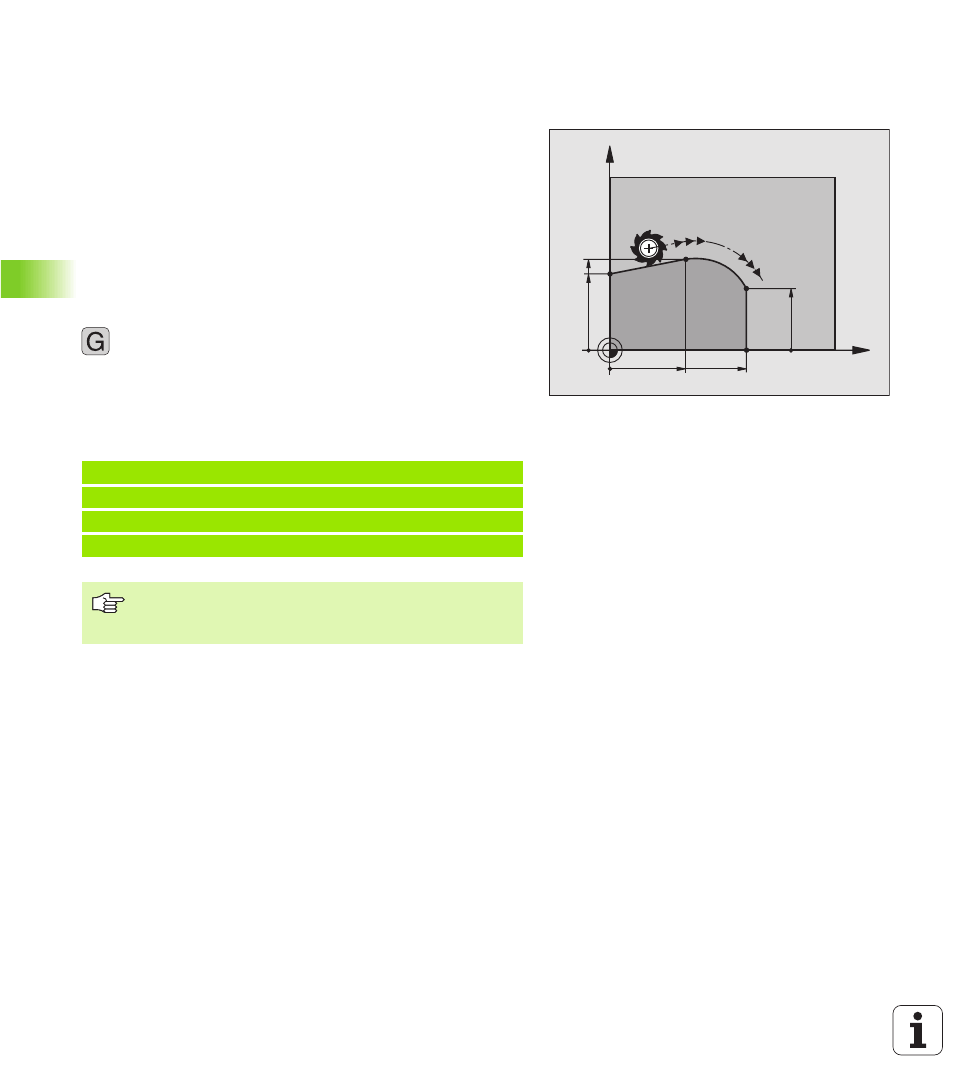

ЧУ-записи в качестве примера
N70 G01 G41 X +0 Y+25 F300 M 3 *
N80 X+ 25 Y+30 *
N90 G06 X+ 45 Y+20 *
G01 Y+0 *
G06-запись и программированный раньше элемент
контура должны содержать обе координаты
плоскости, на которой выполняется дуга окружности !
