Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 422) ISO programming
Страница 293
HEIDENHAIN iTNC 530
293
8.
4
Ци
к
л
ы
для
ф
р
ез
ер
о
в
ан
ия
к
арма
н
ов
(
в
ы
емек
),
цап
ф
и
па
зо
в
U
U
U
U

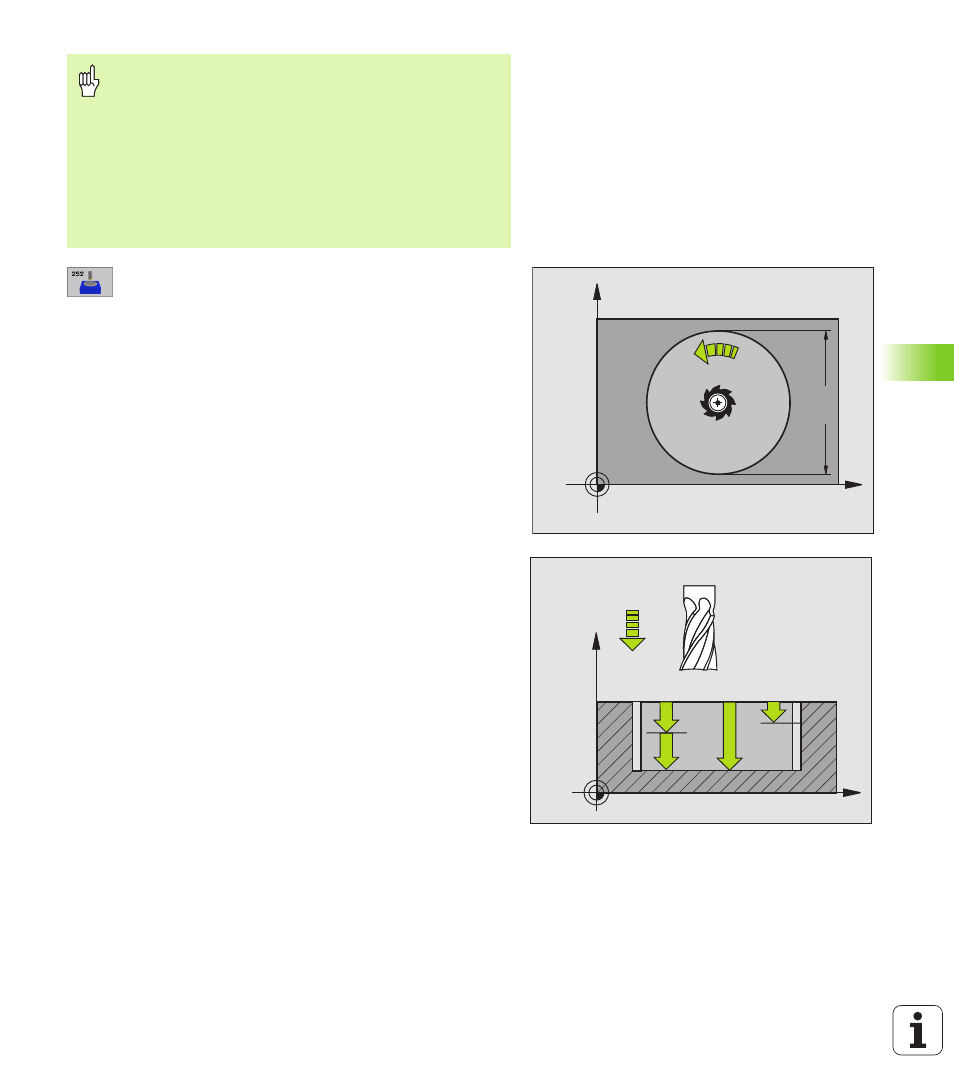

Обьём обработки (0/1/2) Q215: Определить
обьём обработки
0: Черновая и чистовая обработка
1: Только черновая обработка
2: Только чистовая обработка
Чистовая обработка бока и чистовая обработка на
глубине выполняются только, если данный
припуск на чистовую обработку (Q368, Q369)
определен
U
U
U
U
Диаметр окружности Q223: Диаметр
обработанного полностью кармана
U
U
U
U
Припуск на чистовую обработку со стороны
Q368 (инкрементно): Припуск на чистовую
обработку на плоскости обработки.
U
U
U
U
Подача фезерования Q207: Скорость
перемещения инструмента при сверлении в мм/
мин
U
U
U
U
Вид фрезерования Q351: Вид обработки
фрезерованием при M03:
+1 = фрезерование попутное
–1 = фрезерование поперечное
U
U
U
U
Глубина Q201 (инкрементно): Расстояние
поверхности загатовки – дна кармана
U
U
U
U
Глубина подвода Q202 (инкрементно): Размер,
на который каждый раз инструмент подводится.
U
U
U
U
Припуск на чистовую обработку на глубине
Q369 (инкрементно): Припуск на чистовую
обработку на глубине
U
U
U
U
Подача подвода на глубину Q206: Скорость
перемещения инструмента при перемещении на
глубину в мм/мин
U
U
U
U
Подача чистовой обработки Q338
(инкрементно): Размер, на который инструмент
подводится на оси шпинделя при чистовой
обработке. Q338=0: Чистовая обработка с одним
подводом
С помощью параметра станка 7441 бит 2
настроиваете, должно ли УЧПУ выдавать сообщение
об ошибках при вводе положительной глубины (бит
2=1) или нет (бит 2=0).
Внимание опасность столкновения!
Учтите, что УЧПУ при положительно введенной
глубине реверсирует рассчет предпозиции.
Инструмент перемещается на оси инструментов на
ускоренном ходе на безопасное расстояние под
поверхность обрабатываемой детали!
X
Y
Q207
Q223
X
Z
Q201
Q206
Q202
Q338
