6.3 Наезд и отъезд от контура
Начальная и конечная точка
Инструмент перемещается от начальной точки к первой точке
контура. Требования к начальной точке:
n
Программированная без коррекции радиуса
n
Подводимая без опасности столкновения
n
Вблизи первой точки контура
Пример

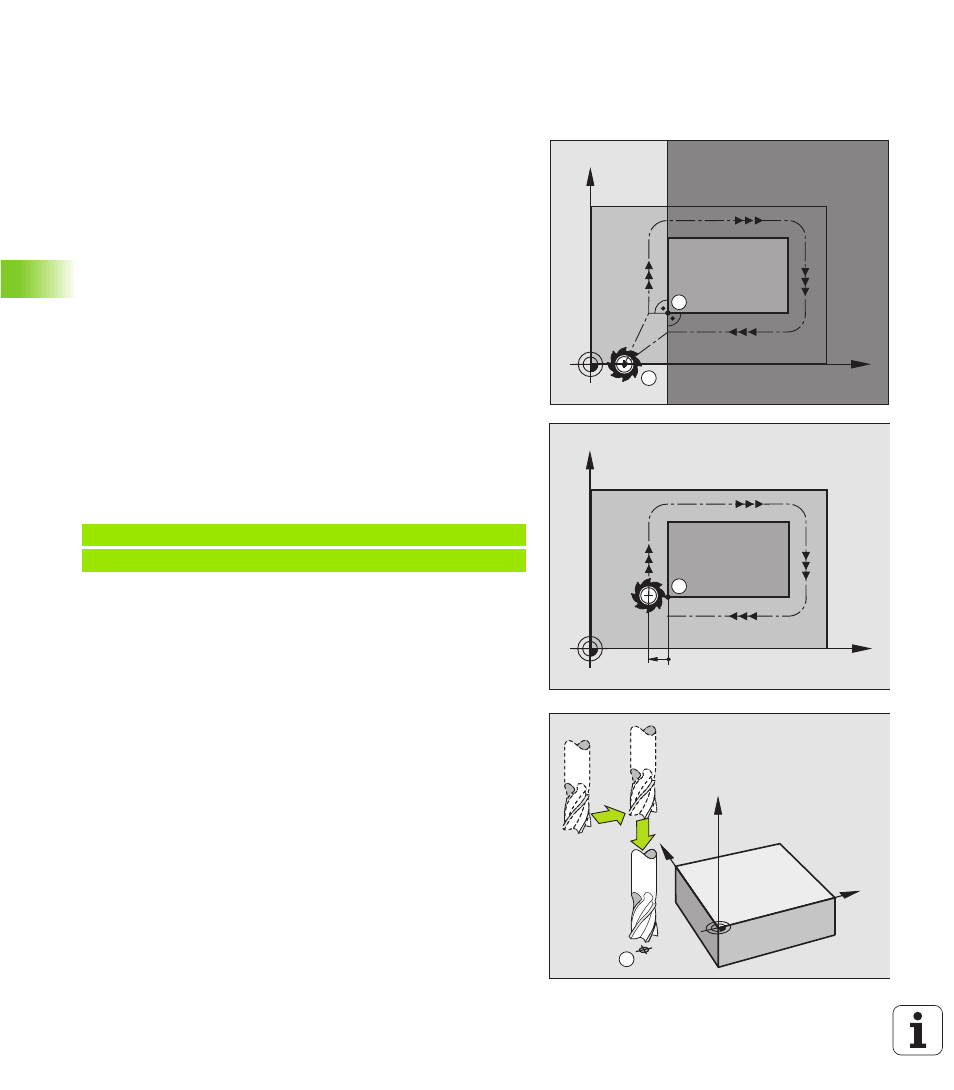

Рисунок справа вверху: Если определите начальную точку в
темносером диапазоне, то при подводе к первой точке контур
повреждается.
Первая точка контура
Для движения инструмента к первой точке контура
программируете коррекцию радиуса.
Наезд точки старта на оси шпинделя
При подводе к начальной точке инструмент должен переехать на
оси шпинделя на рабочую глубину. В случае опасности
столкновения подвести к начальной точке на оси шпинделя
отдельно.
ЧУ-записи в качестве примера
N30 G00 G40 X +20 Y+30 *
N40 Z-10 *
