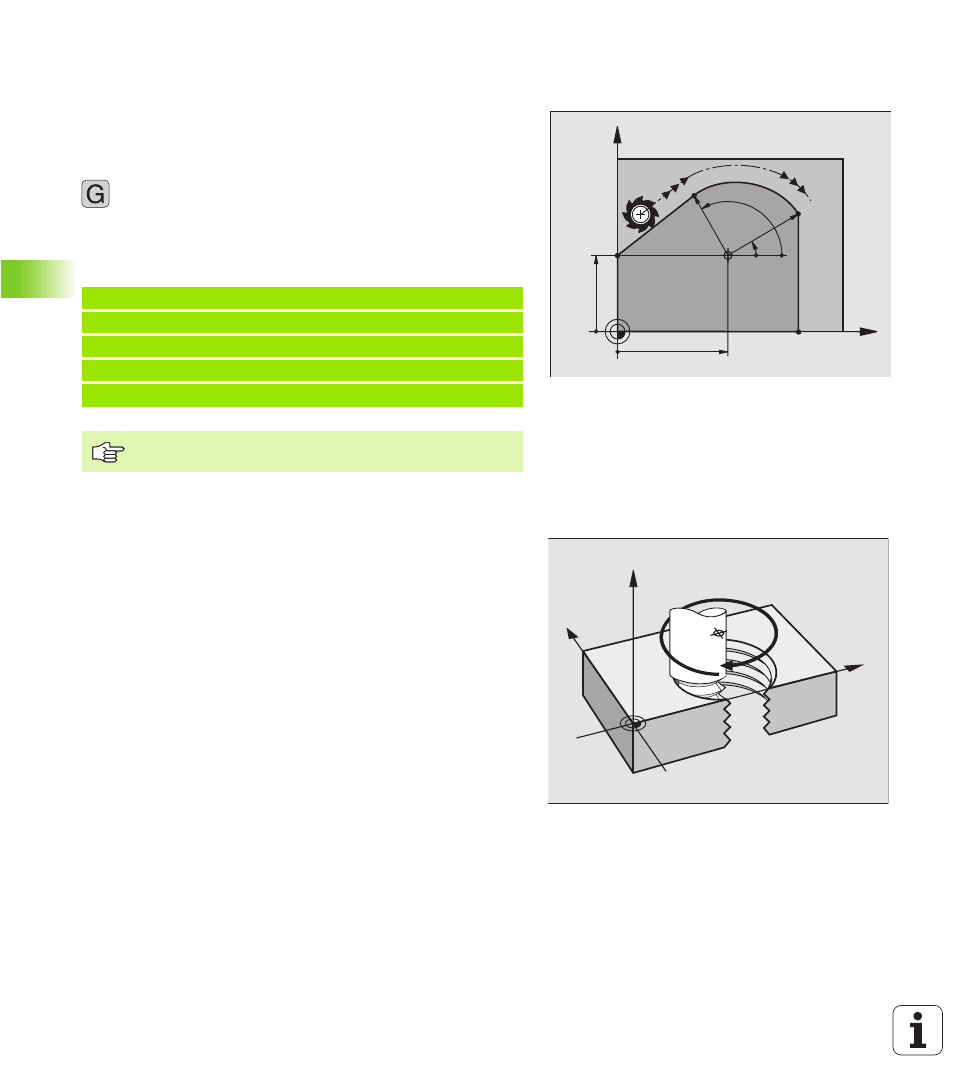

Круговая траектория G16 с тангенциальным
примыканием
Инструмент перемещается по круговой траектории,
примыкающей тангенциально к предыдущему элементу контура.
Программирование
U
U
U
U
Радиус в полярных координатах R: Расстояние
конечной точки прямой от полюса I, J
U
U
U
U
Полярные координаты-угол H: Угловое положение
конечной точки круговой траектории
ЧУ-записи в качестве примера
Винтовая линия (Helix)
Винтовая линия возникает из суперпозиции кругового движения и
пробегающего вертикально к нему движения прямой. Круговую
траекторию программируете на главной плоскости.
Движения по траектории для винтовой линии можете
программировать только с полярными координатами.
Применение
n
Внутренная и наружная резьба большого диаметра
n
Смазочные канавки
Расчёт винтовой линии
Для программирования Вам требуются инкрементные данные
общего угла, под которым инструмент перемещается по винтовой
линии и общей высоты винтовой линии.
Для расчёьа в направлении фрезерования снизу вверх действует:
N120 I+ 40 J+35 *
N130 G0 1 G4 2 X+0 Y+35 F250 M 3 *
N140 G11 R+25 H+120 *
N150 G1 6 R+3 0 H+30 *
N160 G0 1 Y+0 *
Полюс не является центром окружности контура!
X
Y
40=I
35=J
30°
120°
R30
R
2
5
16
Количество витков n Витки резьбы + переполнение витков в
начале резьбы и в конце резьбы
Общая высота h
Шаг резьбы P x количество витков n
Инкрементный
общий угол H
Количество витков x 360° + угол для
начала резьбы + угол для переполнения
витков
Начальная
координата Z
Шаг резьбы P x (витки резьбы +
переполнение резьбы в начале резьбы)
Y
X
Z
I,J
