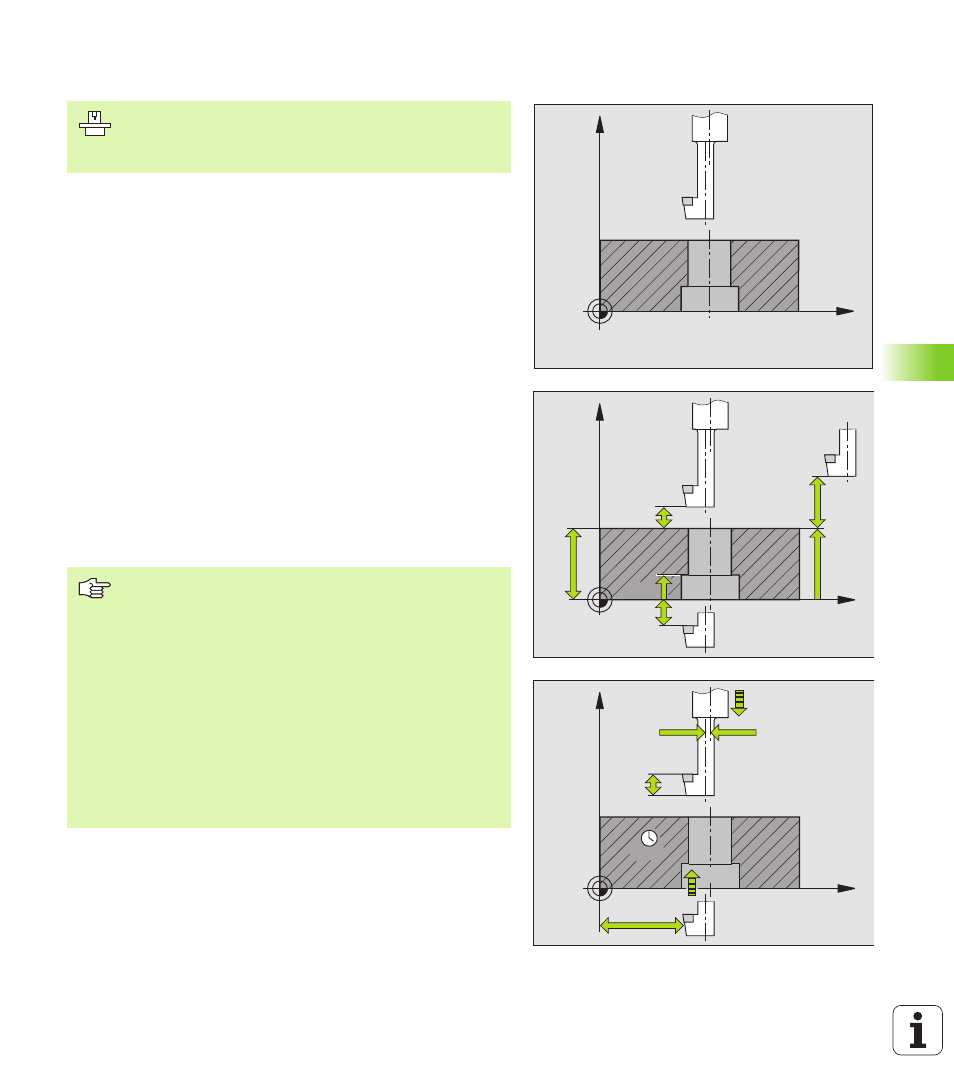

ВОЗВРАТНОЕ ЗЕНКОВАНИЕ (цикл G204)
С помощью этого цикла производите углубления, находящиеся на
нижней стороне детали.
1 УЧПУ позиционирует инструмент по оси шпинделя на
ускоренном ходе на безопасное расстояние над поверхностью
загатовки
2 Там УЧПУ проводит ориентацию шпинделя на 0°-позицию и
смещает инструмент на размер эксцентрика
3 Затем инструмент погружается с подачей
предпозиционирования в предсверлённое отверстие, а
именно пока лезвие достигнет расстояния безопасности ниже
нижней грани детали
4 УЧПу перемещает сейчас инструмент обратно на середину
отверстия, включает шпиндель и при необходимости СОЖ и
передвигается с подачей зенковки на заданную глубину
зенковки
5 Если введено, инструмент прабывает на дне углубления и
выходит затем из отверстия, проводит ориентацию шпинделя
и смещает снова на размер эксцентрика
6 Потом УЧПУ перемещает инструмент с подачей возврата на
безопасное расстояние и оттуда – если введено – с
ускоренным ходом на 2-ое безопасное расстояние.
X
Z
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
Станок и УЧПУ должны быть подготовлены
производителем станков.
Цикл работает только с обратными борштангами.
Обратите внимание перед программированием
Программируйте предложение позиционирования в
точке старта (центр отверстия) плосткости обработки с
коррекцией радиуса G40.
Знак числа параметра цикла Глубина определяет
направление обработки при зенковании. Внимание:
Внимание: положительный знак числа зенкерует в
направлении положительной оси шпинделя.
Так ввести длину инструмента, чтобы не лезьвие а
нижная кромка борштанги была замерена.
УЧПУ учитывает при расчёте точки старта
зенкерования длину лезьвия борштанги и толщину
материала.
