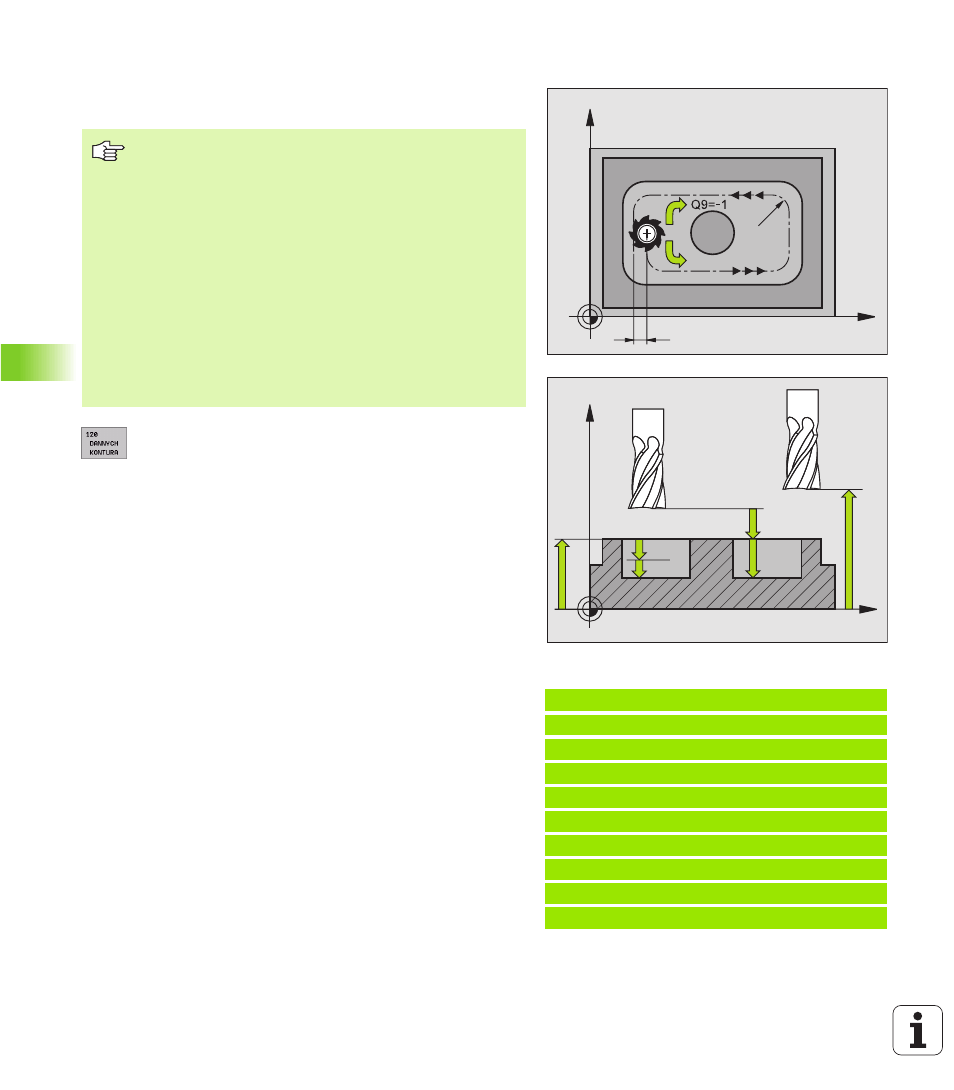

ДАННЫЕ КОНТУРА (цикл G120)
В цикле G120 вводите информацию о обработке для подпрограмм
с подконтурами.
U
U
U
U
Глубина фрезерования Q1 (инкрементно):
Расстояние поверхности детали – дна кармана.
U
U
U
U
Наложение траектории коэфицент Q2: Q2 x
радиус детали дает подвод со стороны k.
U
U
U
U
Припуск на чистовую обработку со стороны Q3
(инкрементно): Припуск на чистовую обработку на
плоскости обработки.
U
U
U
U
Припуск на чистовую обработку на глубине Q4
(инкрементно): Припуск на чистовую обработку на
глубине.
U
U
U
U
Kоордината поверхности детали Q5
(абсолютно): Абсолютная координата
поверхности загатовки
U
U
U
U
безопасное расстояние Q6 (инкрементно):
Расстояние между торцовой стороной
инструмента и поверхностью детали
U
U
U
U
Безопасная высота Q7: (абсолютно):
Абсолютная высота, на которой не может
произойти столкновение с загатовкой (для
промежуточного позиционирования и возврата в
конце цикла)
U
U
U
U
Внутренний радиус закругления Q8: Радиус
закругленя на внутренних “углах”; заданное
значение относится к траектории центра
инструмента
Пример: ЧУ-запись
N5 7 G1 20 ДАННЫЕ КОНТУРА
Q1= -20
;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q2= 1
;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ
Q3= +0.2
;ПРИПУСК СТОРОНА
Q4= +0.1
;ПРИПУСК ГЛ УБИНА
Q5= +30
;КООРД.ПОВЕРХНОСТИ
Q6= 2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q7= +80
;БЕЗОПАСНАЯ ВЫСОТА
Q8= 0.5
;РАД ИУС ЗАКРУГЛЕНИЯ
Q9= +1
;НАПРАВЛЕНИЕ ВРАЩЕНИЯ
X
Y
k
Q9=+1
Q
8
X
Z
Q6
Q7
Q1
Q10
Q5
Обратите внимание перед программированием
Цикл G120 является DEF-активным, что означает
G120 действует с его определения в программе
обработки.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете
Глубину = 0, то УЧПУ не выполняет соответственного
цикла.
Указанная в цикле G120 информация о обработке
действует для циклов от G121 до G124.
Если применяете SL-цикли в программах с Q-
параметрами, то Вам нельзя использовать
параметров от Q1 до Q19 в качестве параметров
программы.
