226
8 Программирование: Циклы
8.
1
Ра
б
о
та
с
п
р
и
м
ене
ни
ем
цик
л
о
в

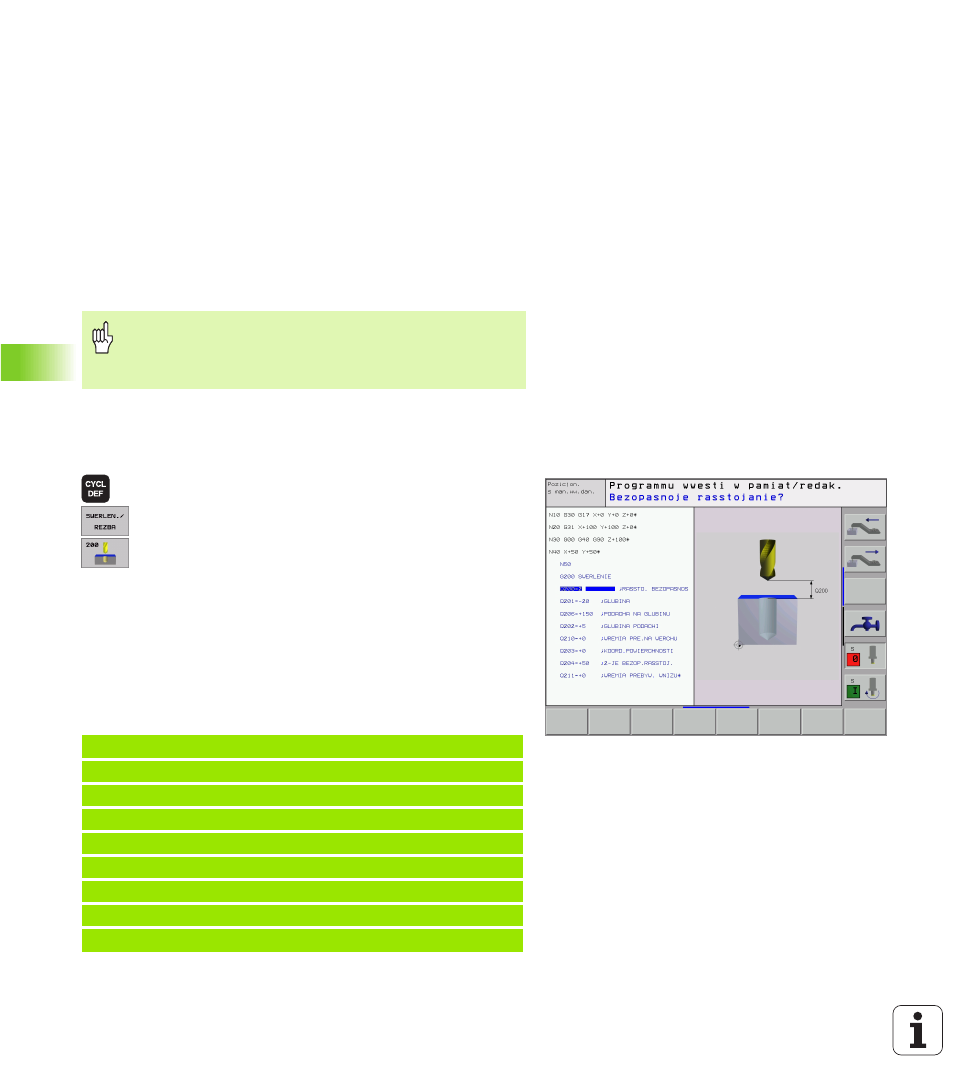

8.1 Работа с применением
циклов
Часто повторяющиеся операции обработки, охватывающие
несколько шагов обработки, сохраняются в УЧПУ в виде циклов.
Также пересчёты координат и некоторые специальные функции
находятся в распоряжении как циклы (смотри таблицу на
следующей странице).
Циклы обработки с номерами от 200 используются Q-
параметрами в качестве параметров передачи. Параметры с
похожей функцией, которые требует УЧПУ в разных циклах,
имеют всегда той же самый номер: нпр. Q200 это всегда
безопасное расстояние, Q202 это всегда глубина подвода итд.
Определение цикла через программируемые
клавиши (Softkeys)
U
U
U
U
Линейка Softkey показывает разные группы циклов
U
U
U
U
Выбор цикла, нпр. ФРЕЗЕРОВАНИЕ РЕЗЬБЫ.
U
U
U
U
Выбор цикла, нпр. СВЕРЛЕНИЕ. УЧПУ открывает
диалог и запрашивает все значения для ввода;
одновременно УЧПУ высвечивает на правой
половине экрана графику, в которой параметры
для ввода подсвечены ярким светом
U
U
U
U
Введите все требуемые УЧПУ параметры и
окончите каждый ввод клавишей ENT
U
U
U
U
УЧПУ закончит диалог после ввода всех
необходимых данных
ЧУ-предложение в качестве примера
Для избежания неправильных вводов при
дефинировании цикла, провести перед отработкой
графический тест программы (смотри “Тест
N10 G20 0 СВЕ РЛЕНИЕ
Q200= 2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201= 3
;ГЛУБИНА
Q206= 150 ;ПОД АЧА НА ГЛ УБИНУ
Q202= 5
;ГЛУБИНА ПОДВОД А
Q210= 0
;ВРЕМЯ ПРЕБЫВАНИЯ ВВЕРХУ
Q203= +0
;КООРД.ПОВЕРХНОСТИ
Q204= 50
;2. БЕЗОПАСНОЕ РАССТОЯНИЕ
Q211=0.25 ;ВРЕМЯ ПРЕБЫВАНИЯ ВНИЗУ
