HEIDENHAIN TNC 320 75
4.1
Основные
по
л
о
ж
е
ния

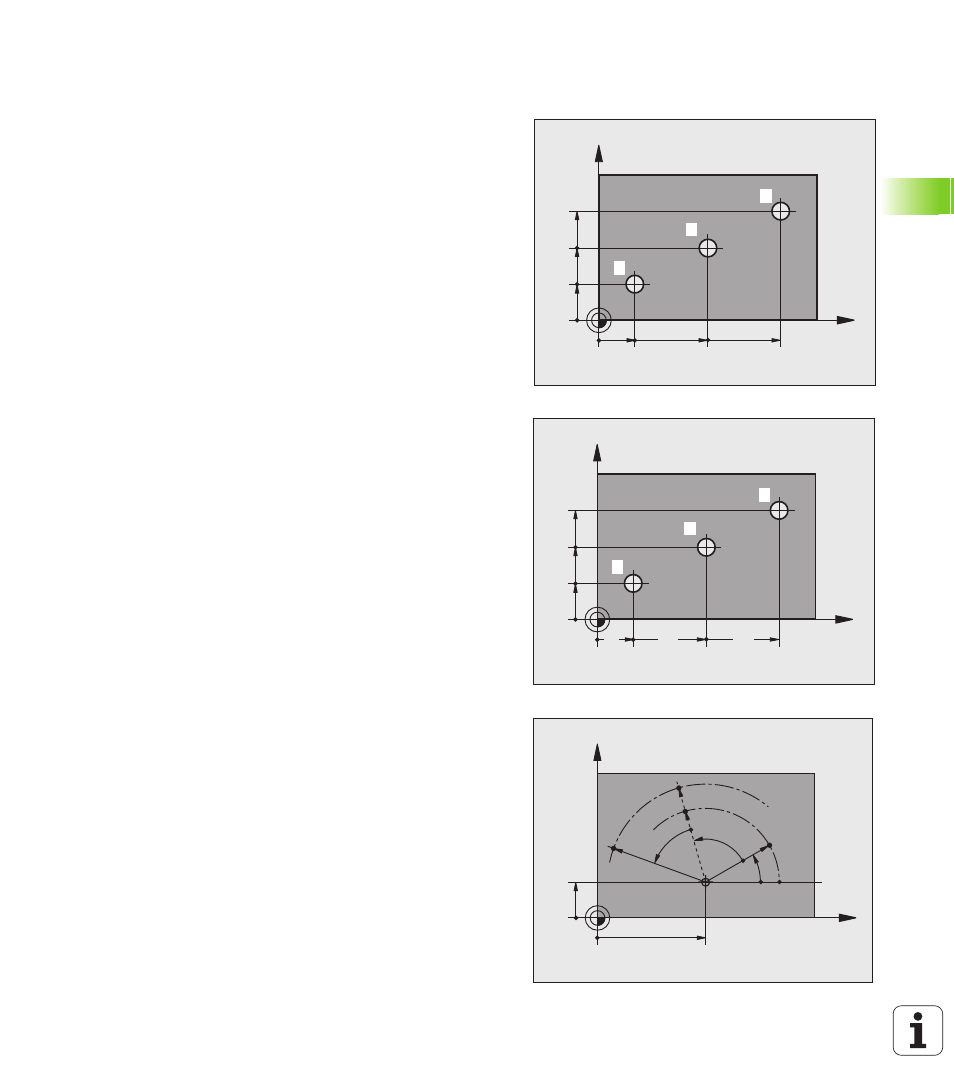

Абсолютные и инкрементальные координаты
заготовки
Абсолютные координаты заготовки
Если координаты какой-либо позиции относятся к нулевой точке
координат (начало), то они обозначаются как абсолютные
координаты. Каждая позиция на заготовке однозначно
определена ее абсолютными координатами.
Пример 1: отверстия с абсолютными координатами
Инкрементальные координаты заготовки
Инкрементальные координаты относятся к позиции инструмента,
запрограммированной в последний раз, которая применяется в
качестве относительной (воображаемой) нулевой точки. При этом
инкрементальные координаты при создании программы задают
размерные данные между последней и следующей за ней
заданной позицией, относительно которой должен перемещаться
инструмент. Поэтому он также называется составным размером.
Инкрементальный размер выделяется наличием “I” перед
обозначением оси.
Пример 2: отверстия с инкрементальными координатами
Абсолютные координаты отверстия 4
X = 10 мм
Y = 10 мм
Абсолютные и инкрементальные полярные координаты
Абсолютные координаты всегда относятся к полюсу и базовой оси
угла.
Инкрементальные координаты всегда относятся к
запрограммированной в последний раз позиции инструмента.
X
Y
2
1
3
10 30 50
10
20
30
Отверстие 1 Отверстие 2 Отверстие 3
X = 10 мм X = 30 мм X = 50 мм
Y = 10 мм Y = 20 мм Y = 30 мм
X
Y
20
10
10
20 10
10
5
4
6
Отверстие 5 , по отношению к 4 Отверстие 6 , по отношению к 5
X = 20 мм X = 20 мм
Y = 10 мм Y = 10 мм
X
Y
0°
30
10
CC
PR
PA
+IPA
PR
PR
+IPA
+IPR
