HEIDENHAIN TNC 320 211
8.1
Ра
б
о
та
с
цик
лами

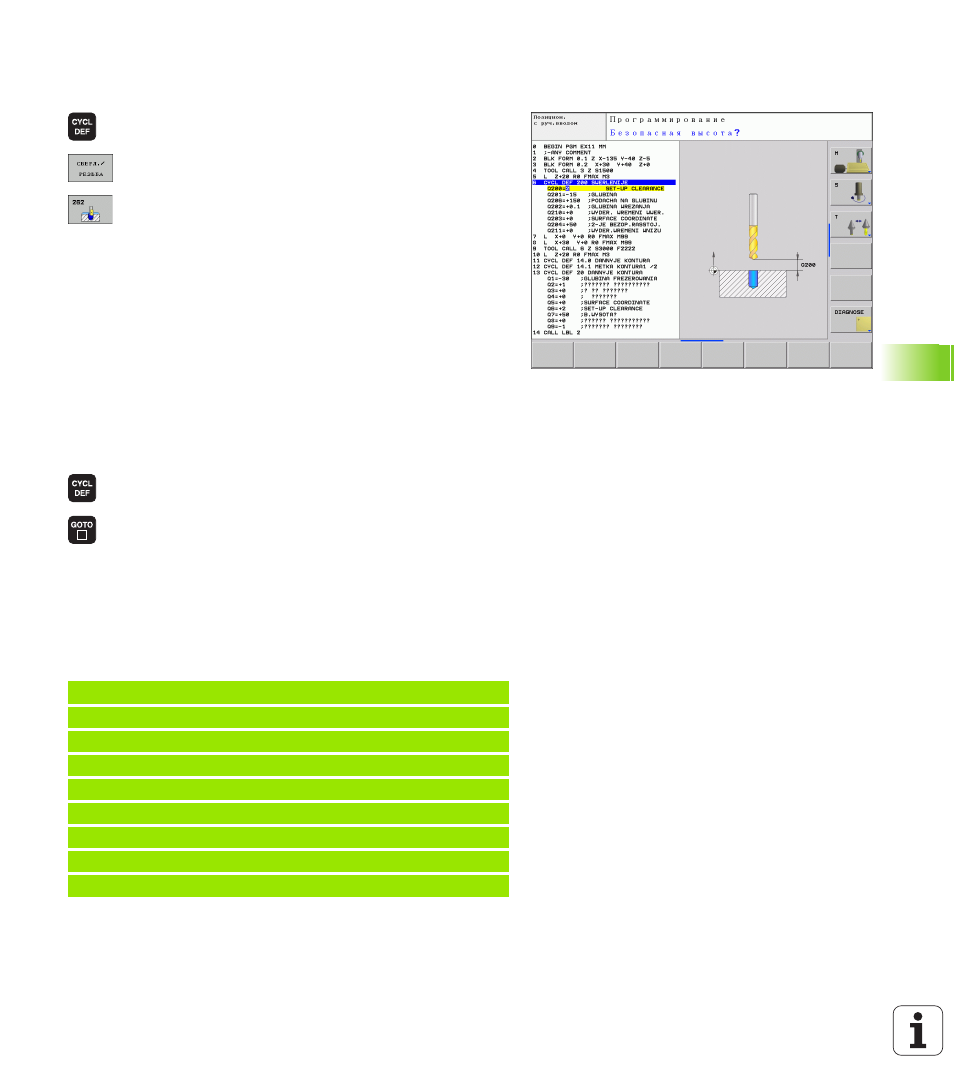

Определение цикла с помощью
перепрограммируемых клавиш
 Панель перепрограммируемых клавиш
отображает разные группы циклов
 Выберите группу циклов, например, циклы
сверления
 Выберите цикл, например, ФРЕЗЕРОВАНИЕ
РЕЗЬБЫ. Система ЧПУ откроет диалог и запросит
все значения для ввода. Одновременно в правой
половине дисплея система ЧПУ демонстрирует
графическое изображение, в котором параметры,
которые необходимо ввести, ярко подсвечены
 Следует ввести все запрашиваемые системой
ЧПУ параметры, каждый раз подтверждая ввод
клавишей ENT
 Система ЧПУ закончит диалог после того, как все
необходимые данные будут введены.
Определение цикла при помощи функции
GOTO
 Панель перепрограммируемых клавиш
отображает различные группы циклов
 Система ЧПУ открывает окно перехода
 При помощи клавиш со стрелками выберите
нужный цикл и подтвердите выбор нажатием
клавиши ENT или
 Введите номер цикла и подтвердите ввод двойным
нажатием клавиши ENT. Система ЧПУ откроет
диалоговое окно цикла, как было описано выше.
Примеры NC-кадров
7 CYCL DEF 200 СВЕРЛЕНИЕ
Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=3 ;ГЛУБИНА
Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0 ;ВРЕМЯ ВЫДЕРЖКИ ВВЕРХУ
Q203=+0 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2-Е БЕЗОПАСНОЕ РАССТОЯНИЕ
Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
