Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 55x-03)
Страница 59
HEIDENHAIN TNC 320
59
2.4
Прив
язка
к
за
го
то
в
ке
(
без
из
ме
рительног
о
щупа
)

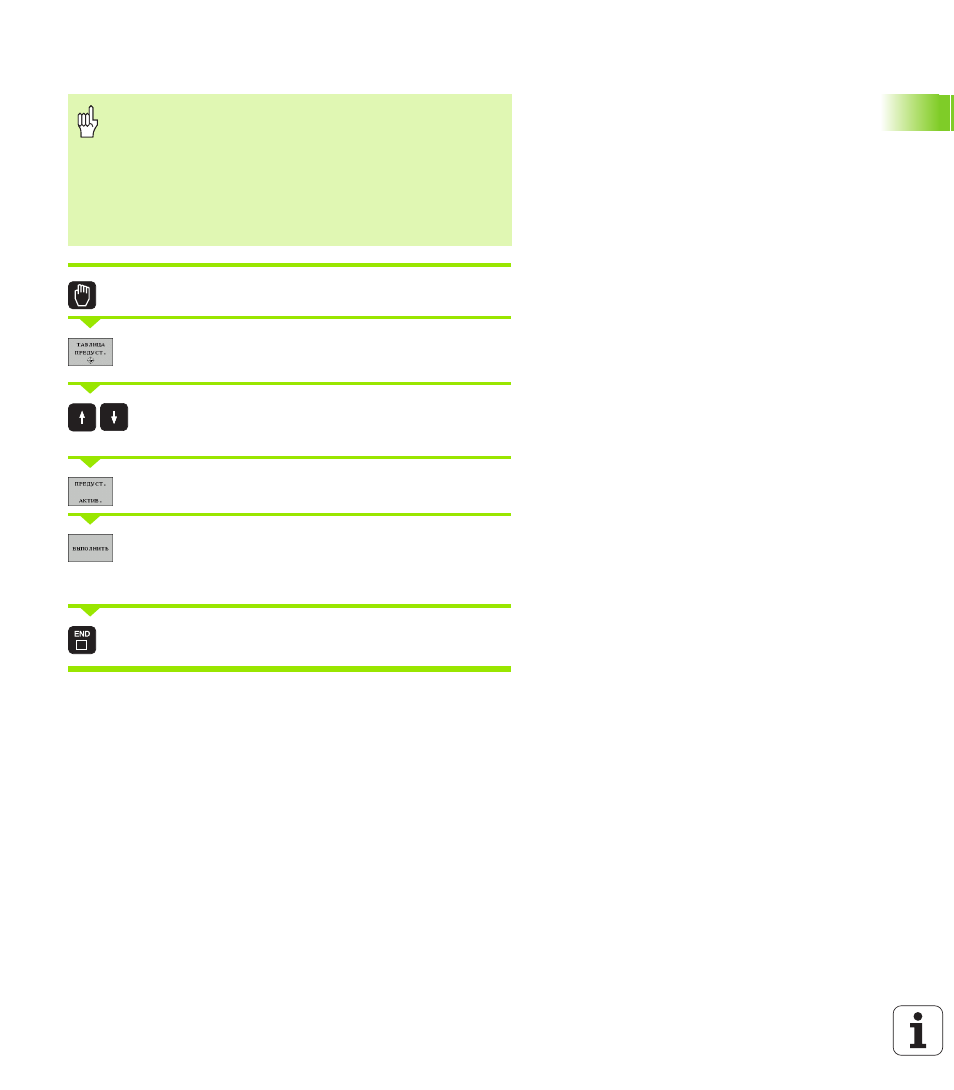

Активировать точку привязки из таблицы предустановок в
ручном режиме работы
Выберите режим работы Ручное управление
Обеспечте индикацию таблицы предустановок
Выберите номер точки привязки, которую вы
намерены активировать
Активация точки привязки
Подтверждение активации точки привязки.
Система ЧПУ устанавит индикацию и, если это
определено, разворот плоскости обработки
Выход из таблицы предустановок
Активация точки привязки из таблицы предустановок в NC-
программе
Для активации опорных точек из таблицы предустановок во время
отработки программы используется цикл 247. В цикле 247
требуется определить только номер точки привязки, которую
необходимо активировать (смотри „ЗАДАНИЕ ТОЧКИ ПРИВЯЗКИ
При активации точки привязки из таблицы
предустановок система ЧПУ выполняет сброс
активного смещения нулевой точки, зеркального
отображения, поворота и коэффициента
масштабирования.
Преобразование координат, запрограммированное
оператором с помощью цикла 19, "Разворот плоскости
обработки", при этом остается активным.
