8 Программирование: циклы
8.8
Специальные
цик
лы

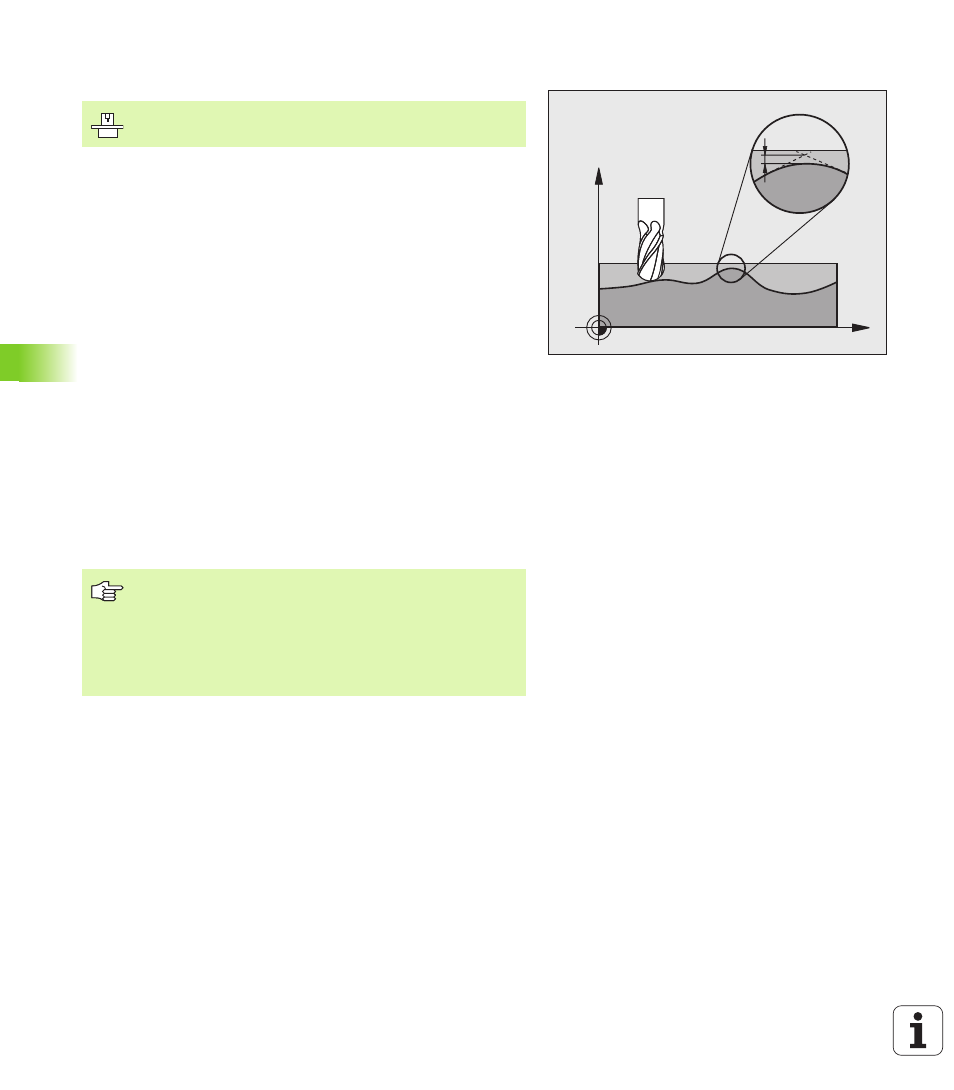

ДОПУСК (цикл 32)
Вводя данные в цикле 32, можно повлиять на результат HSC-
обработки, а именно: на точность, качество поверхности и
скорость, если система ЧПУ была настроено в соответствии с
параметрами станка.
ЧПУ автоматически сглаживает контур между любыми
(откорректированными или неоткорректированными) элементами
контура. Таким образом, инструмент непрерывно перемещается
по поверхности заготовки, предохраняя механические узлы
станка. Дополнительно определенный в цикле допуск действует
также при перемещениях по дугам окружности.
При необходимости ЧПУ автоматически уменьшает
запрограммированную скорость подачи таким образом, что
программа всегда отрабатывается “без толчков” и с
максимальной скоростью. Даже если ЧПУ не перемещается с
уменьшенной скоростью, то определенный оператором
допуск, как правило, всегда поддерживается. Чем больше
определенный допуск, тем быстрее перемещается ЧПУ.
Из-за сглаживания контура возникает отклонение. Величина
отклонения от контура (значение допуска) определена в
параметре станка производителем станка. С помощью цикла 32
можно изменить преднастроенное значение допуска и выбирать
разные настройки фильтра, если производитель станков
пользуется этими возможностями настройки.
X
Z
T
Станок и ЧПУ должны быть подготовлены фирмой-
изготовителем к эксплуатации.
В случае очень малых значений допуска станок не
может обрабатывать контур без толчков. Толчки
вызваны не ограниченной расчетной мощностью ЧПУ
а тем обстоятельством, что ЧПУ должна очень точно
выполнять резку на переходных элементах контура,
значит, в таких случаях существенно уменьшать
скорость.
