348 8 Программирование: циклы
8.7
Цик
л
ы
преобра
зов
ания
к
оор
динат

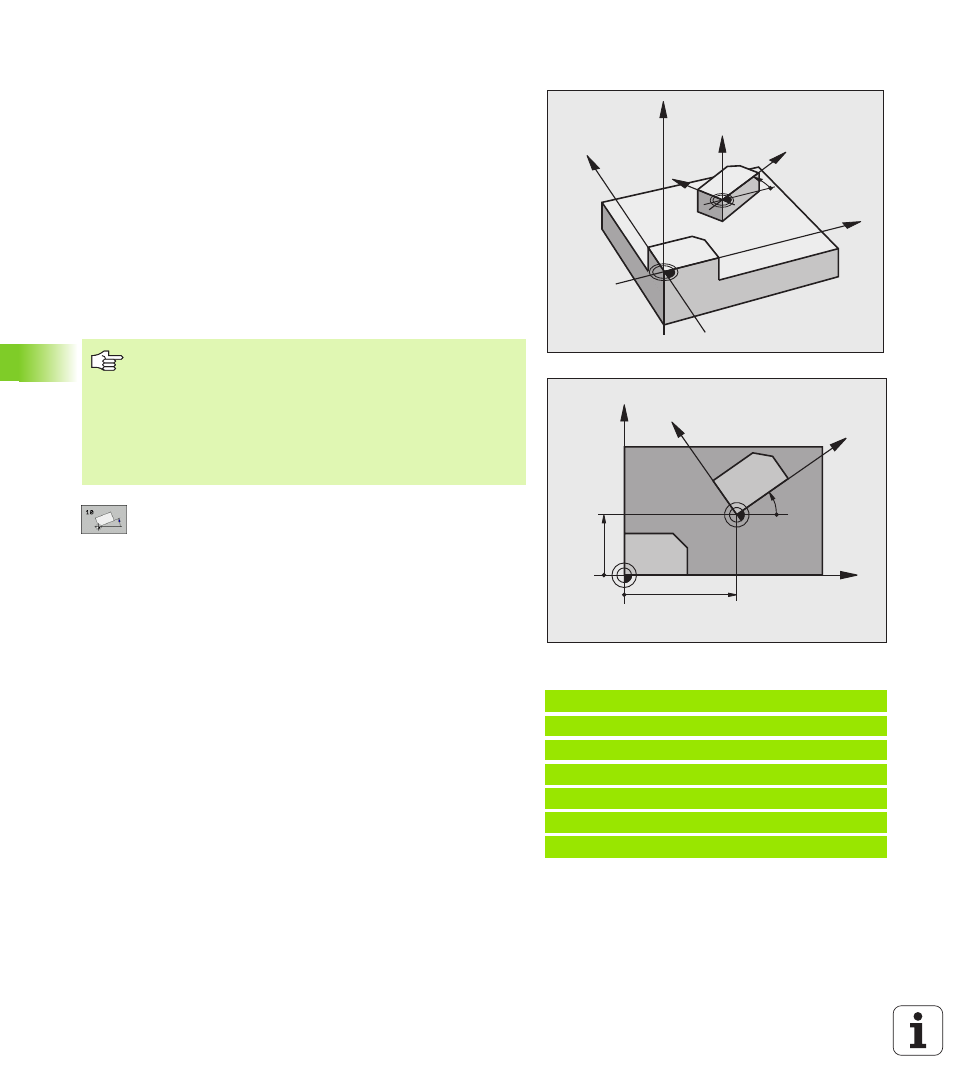

ПОВОРОТ (цикл 10)
В пределах программы система ЧПУ может поворачивать
систему координат вокруг активной нулевой точки на плоскости
обработки.
Действие
ПОВОРОТ действует с момента его определения в программе. Он
также действует в режиме работы "Позиционирование с ручным
вводом данных". ЧПУ показывает активный угол поворота в
дополнительной индикации состояния.
Опорная ось для угла поворота:
„ X/Y-плоскость X-ось
„ Y/Z-плоскость Y-ось
„ Z/X-плоскость Z-ось
 Поворот: введите угол поворота в градусах (°).
Диапазон ввода: -360° до +360° (абсолютные или
инкрементальные)
Сброс
Заново запрограммируйте цикл ПОВОРОТ с углом поворота 0°.
Пример: NC-кадры
12 CALL LBL 1
13 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА
14 CYCL DEF 7.1 X+60
15 CYCL DEF 7.2 Y+40
16 CYCL DEF 10.0 ПОВОРОТ
17 CYCL DEF 10.1 ROT+35
18 CALL LBL 1
Z
Z
X
X
Y
Y
X
Y
60
40
35°
X
Y
Внимательно прочитайте до того, как начать
программирование
Система ЧПУ отменяет активную поправку на радиус
путем определения цикла 10. При необходимости
следует повторно задать поправку на радиус.
После определения цикла 10 переместите обе оси
плоскости обработки для активации поворота.
