Обзор: виды
В режимах "Отработка программы" и "Тест программы" система
ЧПУ отображает следующие клавиши Softkey:
Ограничение во время выполнения программы
Обработку невозможно синхронно отображать графически, если
процессор ЧПУ уже загружен сложными задачами обработки или
обработкой больших поверхностей. Пример: фрезерование всей
заготовки за несколько проходов большим инструментом.
Система ЧПУ перестает отображать графику и выводит текст
ОШИБКА в окне графики. Выполнение обработки продолжается.

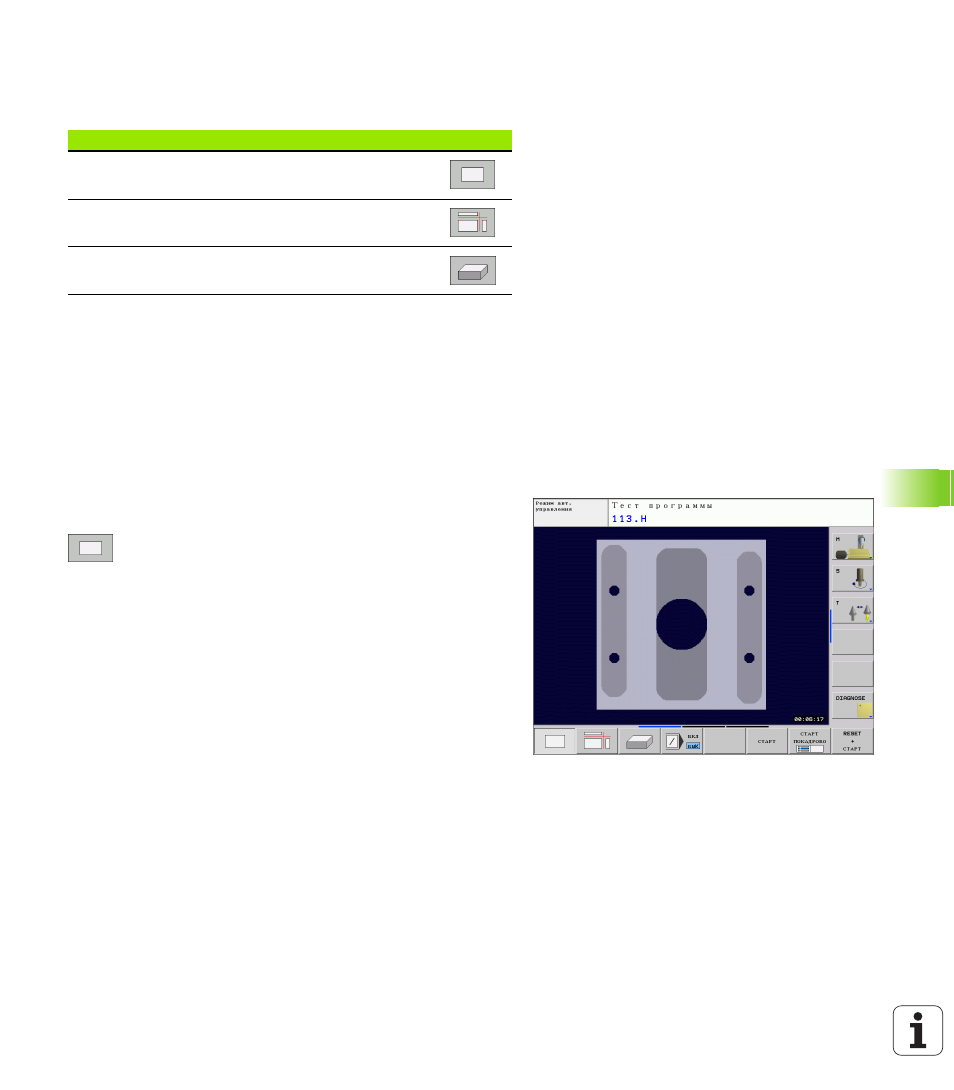

Вид сверху
Такой вид графического моделирования производится с
наиболее высокой скоростью.
Выберите вид сверху нажатием клавиши Softkey
Для отображения глубины в этой графике
действительно следующее:
“чем глубже, тем темнее”
Вид
Softkey
Вид сверху
Изображение в 3 плоскостях
Трехмерное изображение
