5.2 Параметры инструмента
Условия выполнения коррекции инструмента
Как правило, координаты движения по траектории
программируются в соответствии с размерами заготовки,
приведенными на чертеже. Для того, чтобы система ЧПУ могла
провести расчет траектории центра инструмента, и,
следовательно, выполнить коррекцию инструмента, нужно ввести
длину и радиус каждого применяемого инструмента.
Параметры инструментов можно вводить либо с помощью
функции TOOL DEF непосредственно в программе, либо
отдельно в таблице инструментов. При вводе параметров
инструментов в таблице можно ознакомиться с прочими
соответствующими конкретному инструменту параметрами.
Система ЧПУ учитывает все введенные данные во время
выполнения программы обработки.
Номер инструмента, название инструмента
Каждый инструмент обозначен номером от 0 до 9999. Во время
работы с таблицами инструментов можно использовать бльшие
номера и дополнительно присваивать инструментам названия.
Название инструмента может содержать не более 16 знаков.
Инструмент с номером 0 установлен как нулевой инструмент и
имеет длину L=0, а также радиус R=0. В таблицах инструментов
инструменту T0 также следует присвоить L=0 и R=0.

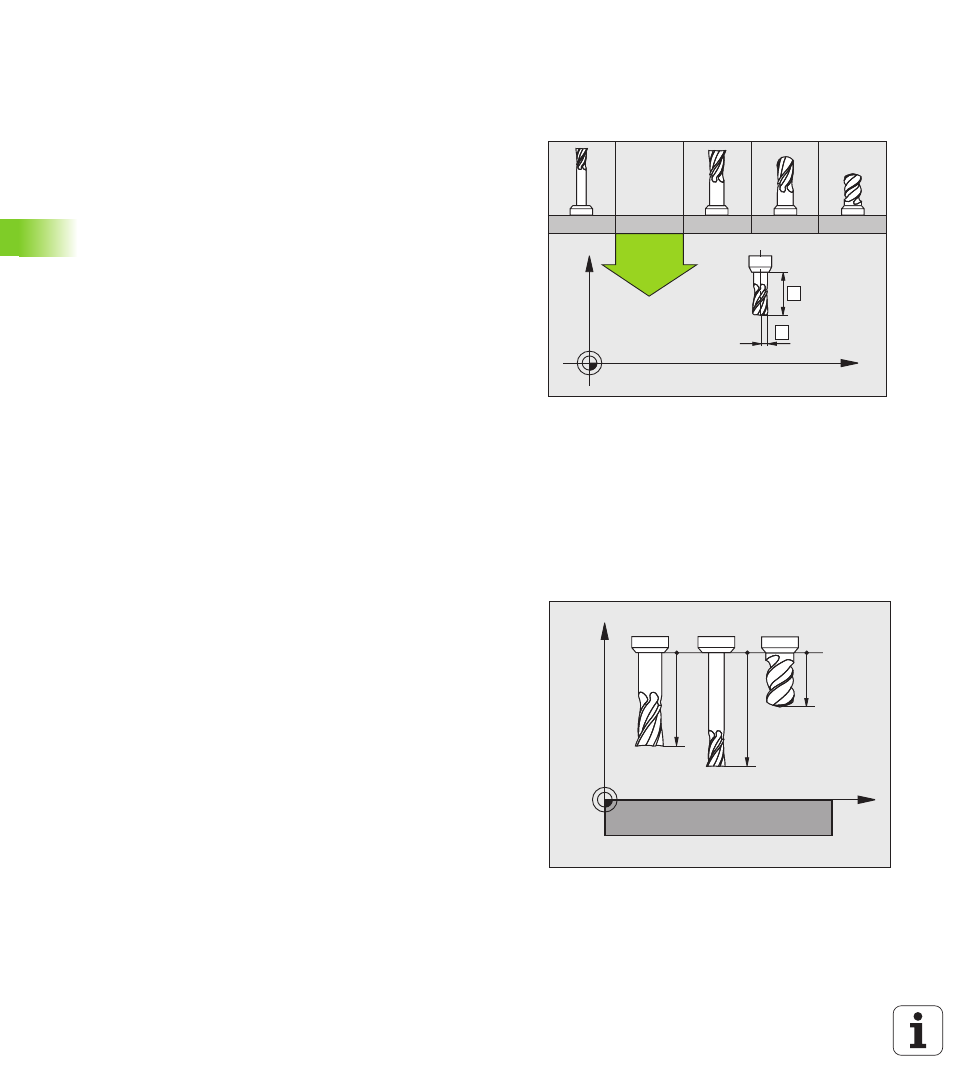

Длина инструмента L
Длину инструмента L следует в большинстве случаев вводить в
качестве абсолютной длины относительно опорной точки
инструмента. Системе ЧПУ необходима общая длина
инструмента для различных функций, связанных с многоосевой
обработкой.
Z
X
1
18
13
12
8
R
L
8
Z
X
L3
L2
L1
