HEIDENHAIN TNC 320

49

2.2

Пере

мещение

о

сей

станка

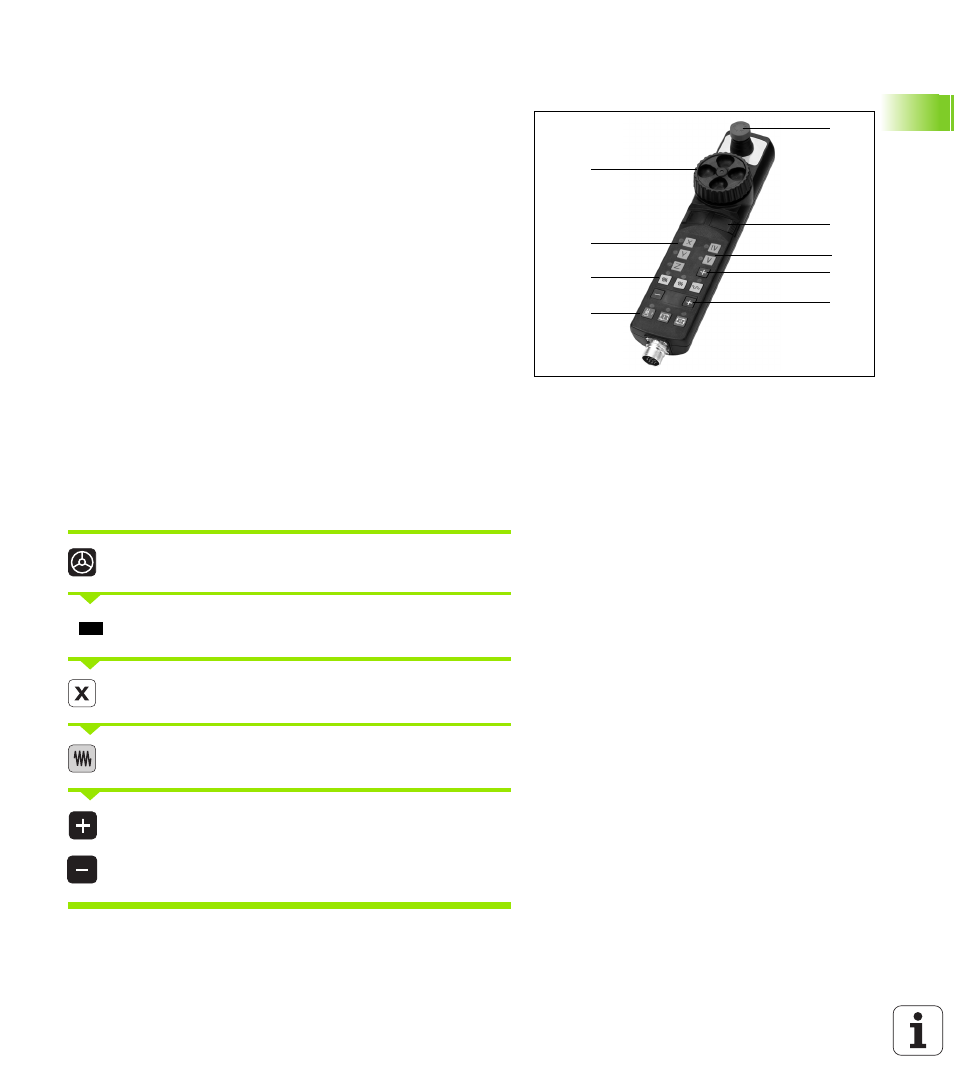

Перемещение с помощью электронного
маховичка HR 410

Переносной маховичок HR 410 снабжен двумя клавишами

согласия. Эти клавиши находятся под грибковой ручкой.

Можно перемещать оси станка только в том случае, если нажата

одна из клавиш согласия (функция, зависящая от станка).

Маховичок HR 410 снабжен следующими элементами

управления:

Красные индикаторы указывают на то, какая ось и подача

выбраны оператором.

Перемещение с помощью маховичка возможно даже при

активной M118 во время отработки программы.

Перемещение

Выбор режима эл. маховичка

Удерживайте клавишу согласия нажатой

Выбор оси

Выбор подачи

Активную ось переместить в направлении + или –

2

4

6

8

1

3

4

5

7

1

NOT-AUS-клавиша (аварийный выключатель)

2

Маховичок

3

Клавиши согласия

4

Клавиши выбора оси

5

Клавиша для ввода фактической позиции

6

Клавиши определения подачи (медленная, средняя, быстрая;

типы подачи определяются производителем станка)

7

Направление, в котором ЧПУ перемещает выбранную ось

8

Функции станка (определяются производителем станков)

или
