10 Программирование: Q-параметры
10.13
Примеры
программиров
ания

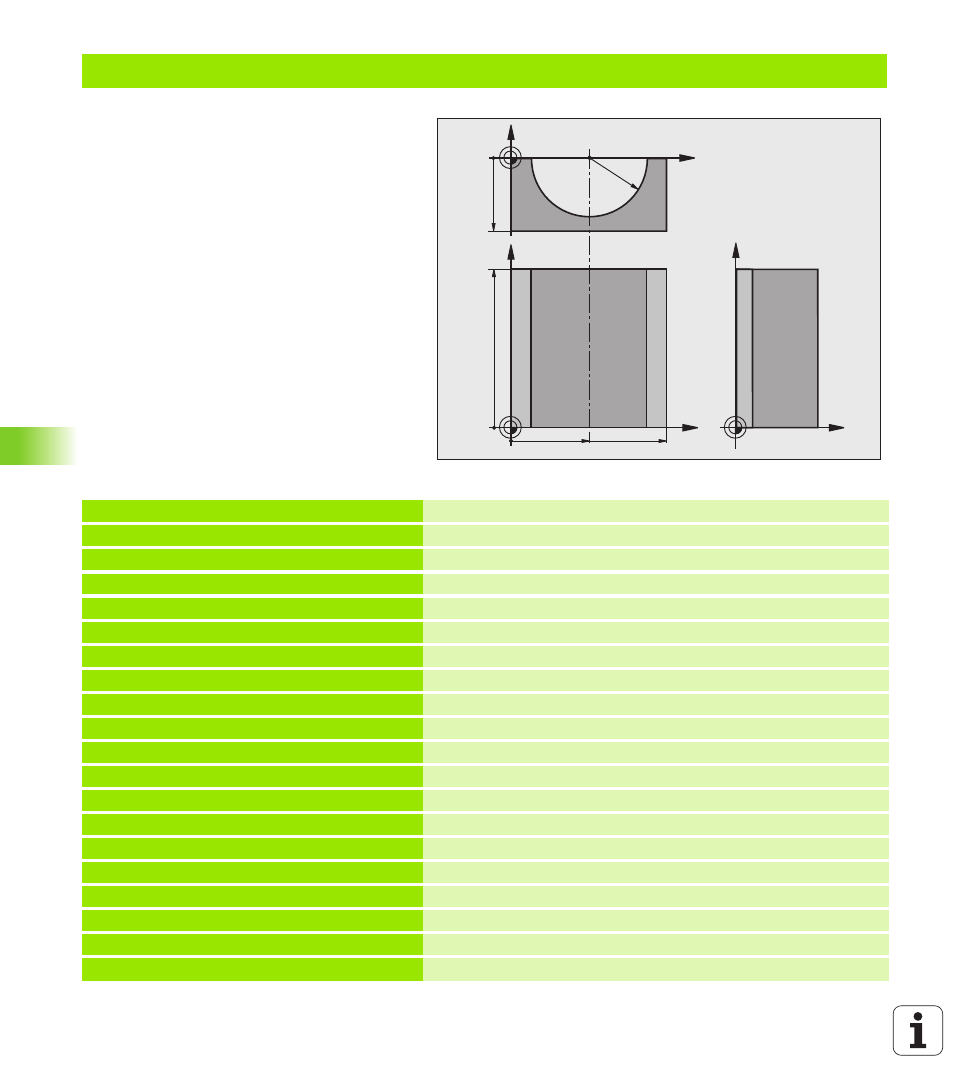

Пример: цилиндр вогнутый, выполненный с помощью радиусной фрезы
Отработка программы
Программа работает только с радиусной
фрезой, длина инструмента относится к
центру шара
Контур цилиндра выстраивается из большого
количества небольших отрезков прямой
(определяемых через Q13). Чем больше
определено шагов резки, тем более
сглаженным будет контур.
Цилиндр фрезеруется продольной резкой
(здесь: параллельно к Y-оси)
Направление фрезерования определяется
стартовым углом и конечным углом в
пространстве:
Направление обработки по часовой стрелке:
Стартовый угол > Конечный угол
Направление обработки против часовой
стрелки:
Стартовый угол < Конечный угол
Радиус инструмента корректируется
автоматически
0 BEGIN PGM ZYLIN MM
1 FN 0: Q1 = +50
Центр X-оси
2 FN 0: Q2 = +0
Центр Y-оси
3 FN 0: Q3 = +0
Центр Z-оси
4 FN 0: Q4 = +90
Стартовый угол, пространство (плоскость Z/X)
5 FN 0: Q5 = +270
Конечный угол, пространство (плоскость Z/X)
6 FN 0: Q6 = +40
Радиус цилиндра
7 FN 0: Q7 = +100
Длина цилиндра
8 FN 0: Q8 = +0
Угловое положение на плоскости X/Y
9 FN 0: Q10 = +5
Припуск на радиус цилиндра
10 FN 0: Q11 = +250
Подача врезания на глубину
11 FN 0: Q12 = +400
Подача фрезерования
12 FN 0: Q13 = +90
Количество проходов резки
13 BLK FORM 0.1 Z X+0 Y+0 Z-50
Определение заготовки
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000
Вызов инструмента
16 L Z+250 R0 FMAX
Вывод инструмента из материала
17 CALL LBL 10
Вызов обработки
18 FN 0: Q10 = +0
Сброс припуска
19 CALL LBL 10
Вызов обработки
X
Y
50
100
100
Z
Y
X
Z
-50
R40
