Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 55x-03)
Страница 232
232
8 Программирование: циклы
8.2
Цик
л
ы
св
ер
л
ения
, нарез
ания
резьбы
ме
тчик
о
м
и
резьбофрез
еров
ания

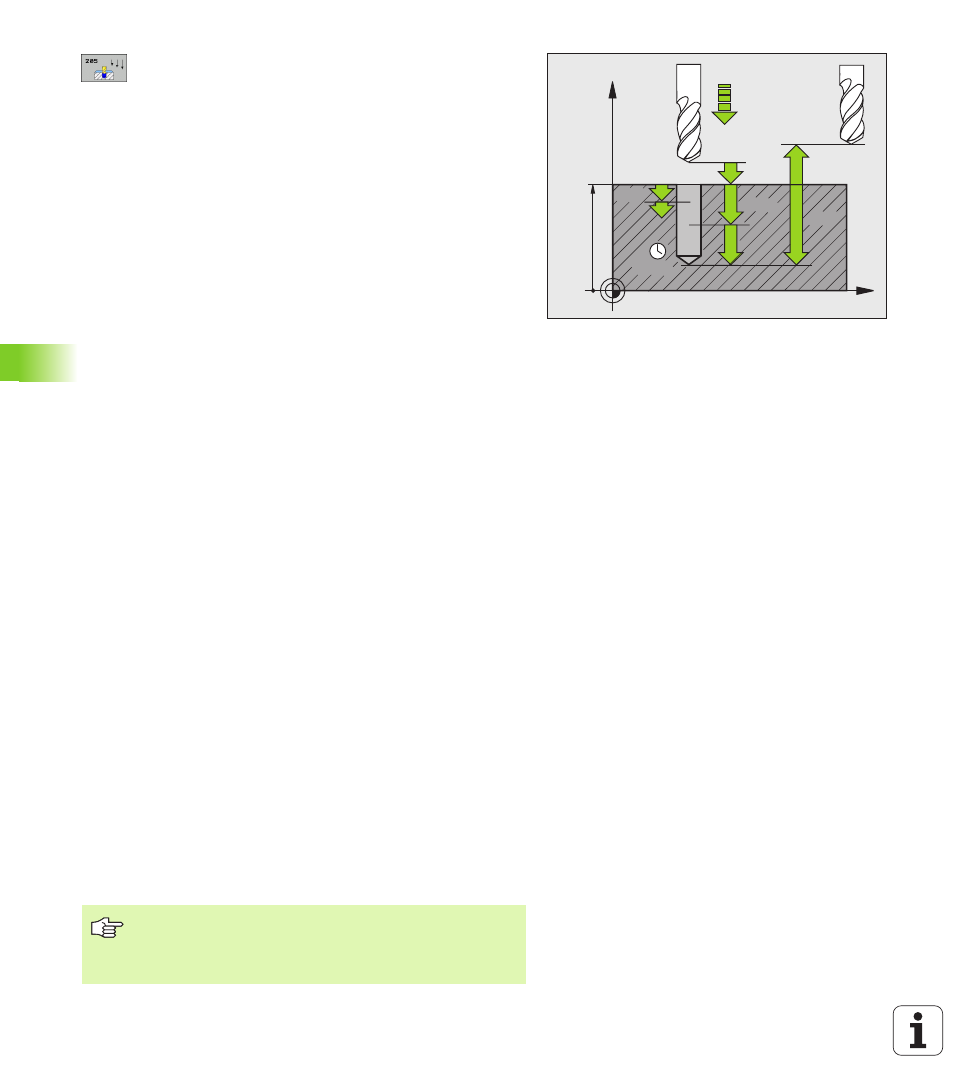

Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента – до
поверхности заготовки
Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки – до дна отверстия
(вершины конуса отверстия)
Подача на врезание Q206: скорость
перемещения инструмента при сверлении в мм/
мин
Глубина врезания Q202 (в инкрементах):
величина, на которую каждый раз врезается
инструмент. параметр "глубина" не обязательно
должен быть кратен параметру "глубина
врезания". Система ЧПУ производит
перемещение на глубину за один рабочий ход,
если:
параметры "глубина врезания" и "глубина"
равны
значение параметра "глубина врезания" больше
значения параметра "глубина"
Коорд. поверхность заготовки Q203
(абсолютная): координата поверхности заготовки
2-е безопасное расстояние Q204 (в
инкрементах): координата оси шпинделя, при
которой невозможно столкновение инструмента и
заготовки (зажимного приспособления)
Количество снимаемого материала Q212 (в
инкрементах): значение, на которое система ЧПУ
уменьшает глубину подвода Q202 после каждого
подвода
Минимальная глубина врезания Q205 (в
инкрементах): если введено количество
снимаемого материала, ЧПУ ограничивает
врезание на заданное с Q205 значение
Расстояние опережения вверху Q258 (в
инкрементах): безопасное расстояние для
позиционирования на ускоренном ходу, когда
система ЧПУ возвращает инструмент после
вывода из отверстия на действующую глубину
врезания; значение при первом врезании
Расстояние опережения внизу Q259 (в
инкрементах): безопасное расстояние для
позиционирования на ускоренном подаче, когда
ЧПУ возвращает инструмент после вывода из
отверстия на действующую глубину врезания;
значение при первом врезании
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
Q211
Q257
Если введенное значение Q258 не равно значению
Q259, то система ЧПУ равномерно изменяет
расстояние опережения между первым и последним
врезанием.
