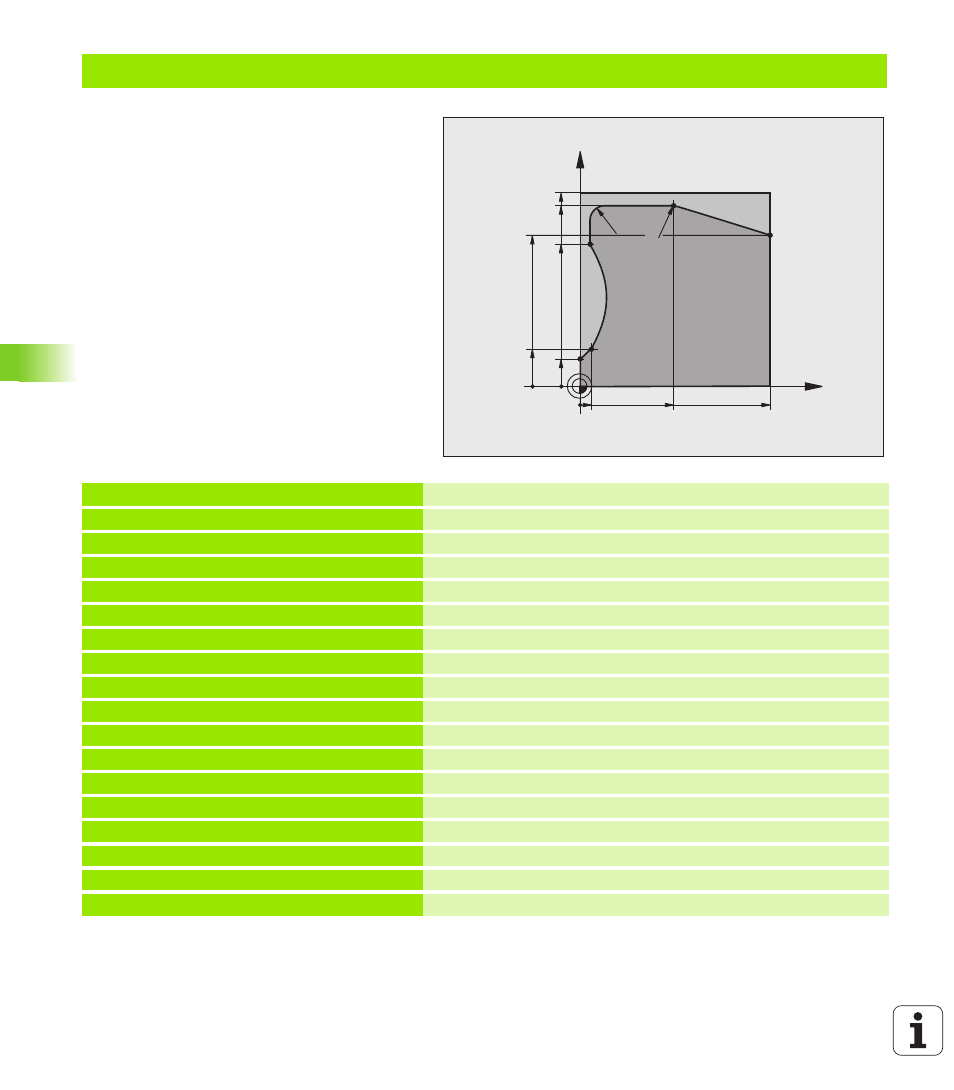

Пример: протяжка контура
0 BEGIN PGM C25 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S2000
Вызов инструмента
4 L Z+250 RO FMAX Вывод инструмента из материала
5 CYCL DEF 14.0 КОНТУР Определить подпрограмму контура
6 CYCL DEF 14.1 МЕТКА КОНТУРА 1
7 CYCL DEF 25 ПРОТЯЖКА КОНТУРА
Определение параметров обработки
Q1=-20 ;ГЛ. ФРЕЗЕРОВАНИЯ
Q3=+0 ;ПРИПУСК СБОКУ
Q5=+0 ;КООРД. ПОВЕРХНОСТИ
Q7=+250 ;БЕЗОПАСНАЯ ВЫСОТА
Q10=5
;ГЛУБИНА ВРЕЗАНИЯ
Q11=100 ;ПОДАЧА ВРЕЗАНИЯ
Q12=200 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q15=+1
;ТИП ФРЕЗЕРОВАНИЯ
8 CYCL CALL M3 Вызов цикла
9 L Z+250 R0 FMAX M2 Вывод инструмента из материала, конец программы
X
Y
5
20
100
100
80
50
95
75
15
R7
,5
R7
,5
