HEIDENHAIN TNC 320
477
12.3
Выбор
индикации
по
л
о
ж
е
ния
12.3 Выбор индикации положения
Применение
Для режимов работы "Ручное управление" и "Отработка
программы" можно изменить на индикацию координат:

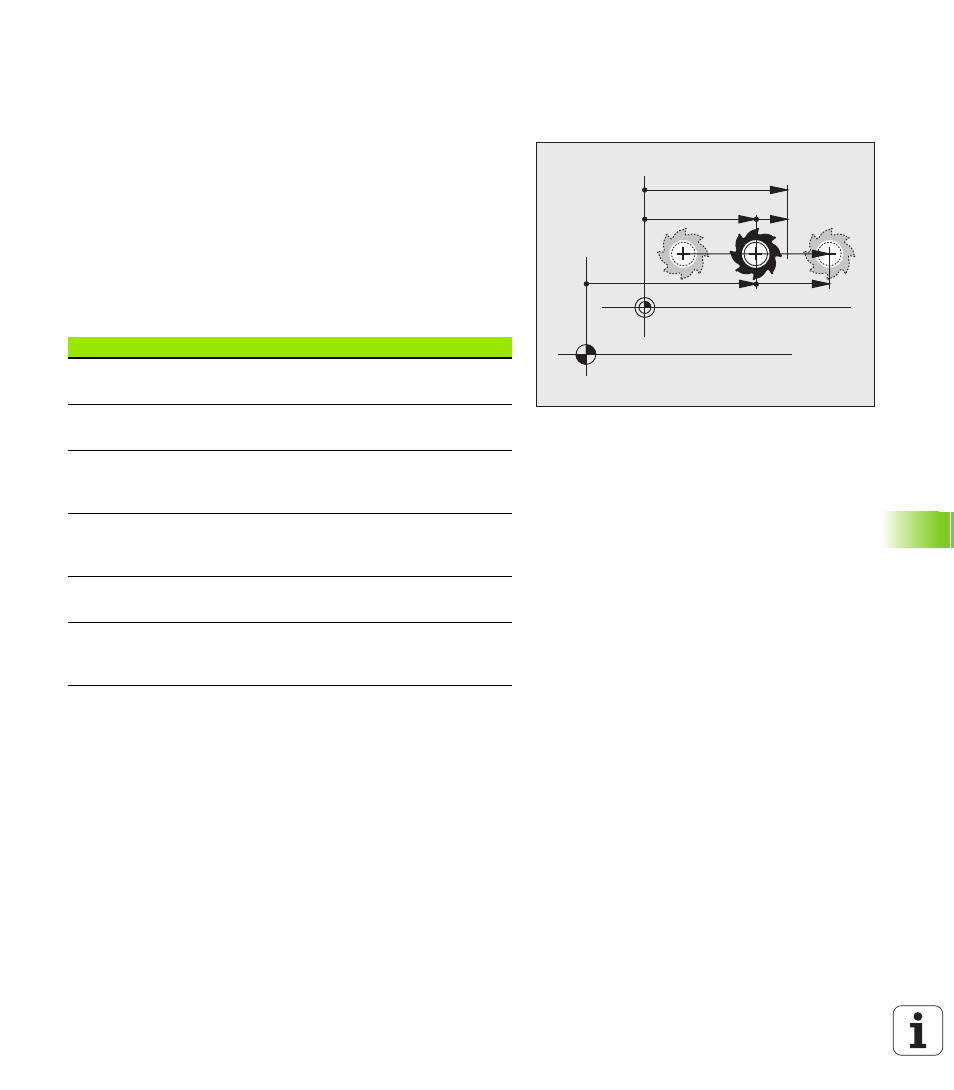

Иллюстрация справа отображает разные позиции инструмента
Исходная позиция
Целевая позиция инструмента
Нулевая точка заготовки
Нулевая точка станка
Для индикации положений можно выбирать следующие
координаты:
При помощи MOD-функции Индикация положения 1 следует
выбрать индикацию положения в индикации состояния.
При помощи MOD-функции Индикация положения 2 следует
выбрать индикацию положения в индикации состояния.
Функция
Индикация
Заданная позиция; заданное системой ЧПУ
текущее значение
SOLL
Фактическая позиция; позиция инструмента в
данный момент
IST
Относительное положение; фактическая
координата относительно нулевой точки
станка
REFIST
Относительное положение; заданная
координата относительно нулевой точки
станка
REFSOLL
Ошибка рассогласования; разница между
заданной и фактической позицией
SCHPF
Остаток пути до запрограммированной
координаты: дистанция между фактической и
целевой позицией
RESTW
