Страница 299: Перекрывающие друг друга контуры
HEIDENHAIN TNC 320
299
8.5 SL-
цик
лы
КОНТУР (цикл 14)
В цикле 14 КОНТУР приводятся все подпрограммы, которые
должны включаться в общий контур.
Label-номера (номера меток) для контура:
введите все номера меток отдельных
подпрограмм, из которых следует образовать
общий контур. Подтвердите ввод каждого номера
нажатием клавиши ENT и закончите ввод
нажатием клавиши END.

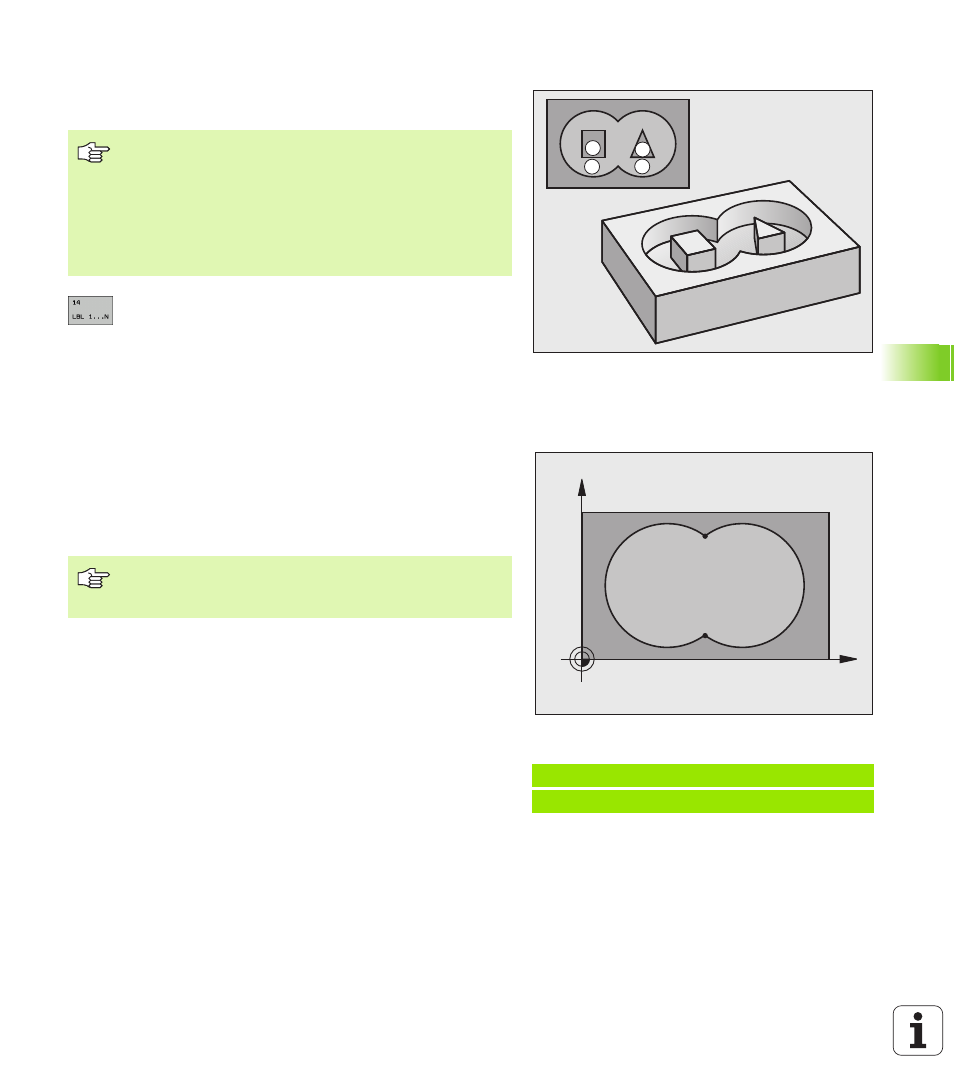

Перекрывающие друг друга контуры
Карманы и острова можно соединять друг с другом, создавая
новый контур. Таким образом, можно увеличить поверхность
кармана путем наложения другого кармана либо уменьшить
размеры острова.
Подпрограммы: перекрывающие друг друга карманы
Карманы A и B перекрывают друг друга.
Система ЧПУ рассчитывает точки пересечения S
1
и S
2
,
программировать их не требуется.
Карманы программируются как полные окружности.
A
C
D
B
Внимательно прочитайте до начала
программирования
Цикл 14 является DEF-активным, то есть,
активируется в момент определения его параметров в
программе.
В цикле 14 можно перечислить не более 12
подпрограмм (подконтуров).
Пример: NC-кадры
12 CYCL DEF 14.0 КОНТУР
13 CYCL DEF 14.1 МЕТКА КОНТУРА 1/2/3/4
X
Y
A
B
S
1
S
2
В последующих примерах программирования
находятся подпрограммы контура, вызываемые в
главной программе циклом 14 КОНТУР.
