HEIDENHAIN TNC 320
313
8.5 SL-
цик
лы

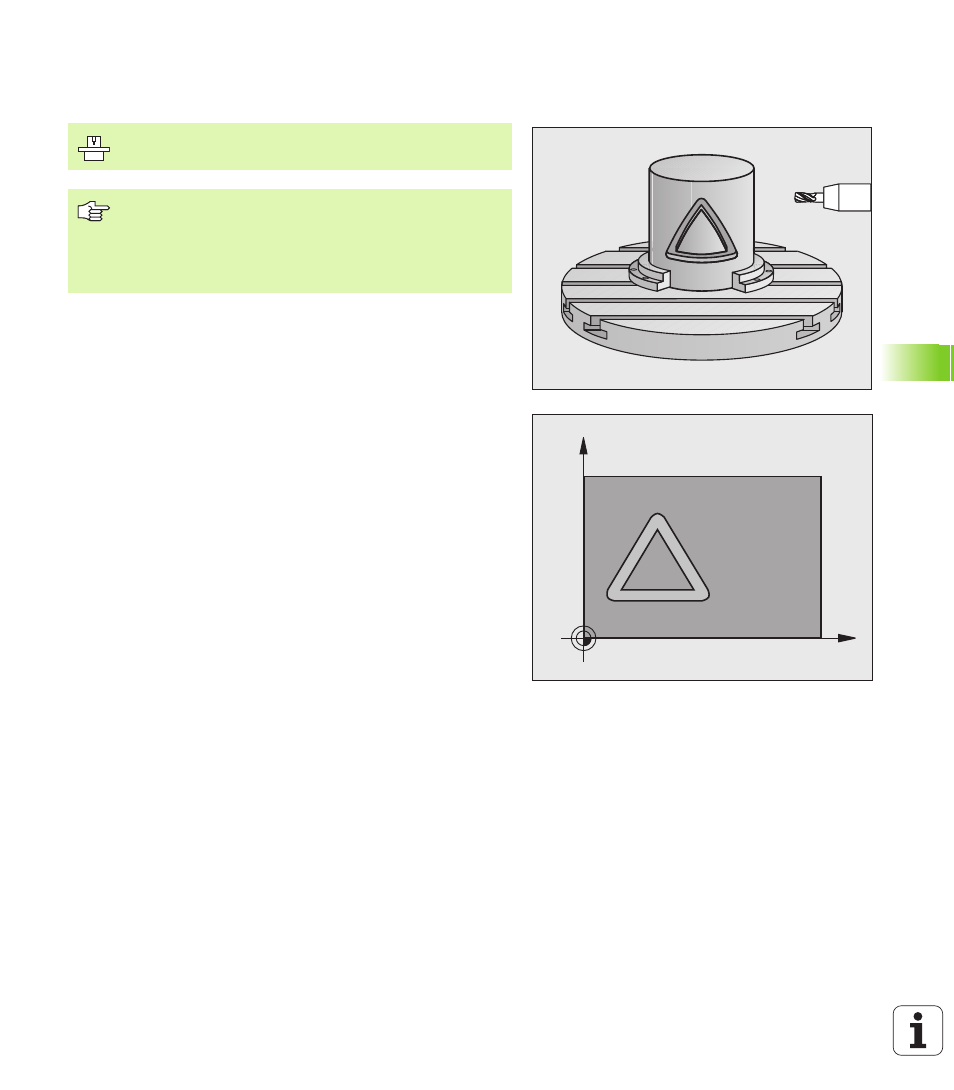

БОКОВАЯ ПОВЕРХНОСТЬ ЦИЛИНДРА
фрезерование канавок (цикл 28, ПО-опция 1)
С помощью этого цикла определенную на развертке
направляющую канавку можно перенести на боковую
поверхность цилиндра. В отличие от цикла 27, ЧПУ
устанавливает инструмент в этом цикле так, что стенки находятся
почти параллельно друг к другу при активной поправке на радиус.
Стенки, находящиеся в точности параллельно друг к другу, можно
получить, если использовать инструмент той же ширины, что и
канавка.
Чем меньше инструмент по отношению к ширине канавки, тем
большие искажения возникают при выполнении круговых
траекторий и наклонных прямых. Чтобы уменьшить до минимума
эти искажения, обусловленные смещением при перемещении,
следует через параметр Q21 определить значение допуска, с
помощью которого ЧПУ выполняет канавку приблизительно той
же величины, что и с помощью инструмента, диаметр которого
соответствует ширине канавки.
Запрограммируйте траекторию центра контура с указанием
поправки на радиус инструмента. Через поправку на радиус
оператор определяет, как ЧПУ будет проделывать канавку -
попутно или встречно.
1 Система ЧПУ позиционирует инструмент над пунктом
врезания
2 На первой глубине врезания инструмент выполняет
фрезерование вдоль стенки канавки с рабочей подачей Q12;
при этом учитывается припуск на чистовую обработку боковой
поверхности
3 В конце контура ЧПУ перемещает инструмент к
противоположной стенке канавки и возвращает его в точку
врезания
4 Шаги со 2 по 3 повторяются до тех пор, пока не будет
достигнута запрограммированная глубина фрезерования Q1
5 Если оператор определил допуск Q21, ЧПУ выполняет
дополнительную обработку для получения максимально
параллельных по отношению друг к другу стенок канавки.
6 Затем инструмент возвращается по оси инструмента на
безопасную высоту
X
Y
Станок и ЧПУ должны быть подготовлены фирмой-
изготовителем к эксплуатации.
Внимательно прочитайте до того, как начать
программирование
Предписанные значения программы для циклов
обработки боковых поверхностей цилиндра (смотри
