HEIDENHAIN TNC 320
151
6.4
Движ
ение
по
траект
ории
–
декар
товы
к
оор
динаты
6.4 Движение по траектории –
декартовы координаты

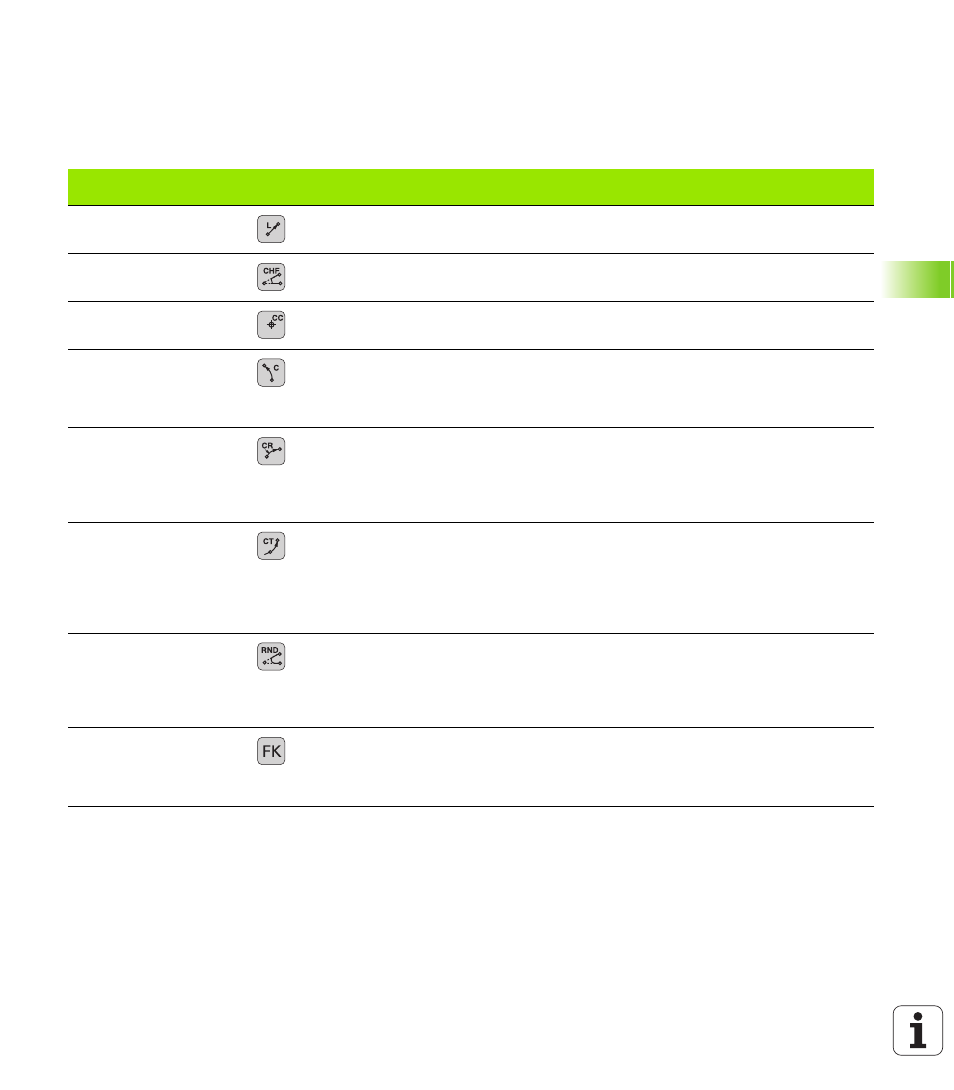

Обзор функций траектории
Функция
Функциональная
клавиша траектории Движение инструмента
Вводимые данные
Страница
Прямая L
англ.: прямая
Прямая
Координаты конечной
точки прямой
Фаска: CHF
англ.: фаска
Фаска между двумя
прямыми
Длина фаски
Центр окружности CC;
англ.: центр окружности
Отсутствует
Координаты центра
окружности или полюса
Круговая траектория C
англ.: окружность
Круговая траектория с
центром окружности CC,
идущая к конечной точке
дуги окружности
Координаты конечной
точки окружности,
направление вращения
Круговая траектория с
указанием радиуса CR
англ.: окружность,
построенная по
радиусу
Круговая траектория с
указанием радиуса
Координаты конечной
точки окружности,
радиус окружности,
направление вращения
Круговая траектория с
плавным сопряжением
участков контура CT
англ.: дуга окружности,
построенная по
касательной
Круговая траектория с
плавным переходом в
предыдущий и
последующий элемент
контура
Координаты конечной
точки окружности
Скругление углов RND
англ.: закругление угла
Круговая траектория с
плавным примыканием к
предыдущему и
последующему элементу
контура
Радиус угла R
Программирование
свободного контура FK
Прямая или круговая
траектория с любым
переходом к предыдущему
элементу контура
