8.7 Циклы преобразования
координат
Обзор
Благодаря преобразованию координат ЧПУ может выполнять
однократно запрограммированный контур в разных местах
заготовки, меняя местоположение и размер контура. ЧПУ
предлагает следующие циклы преобразования координат:

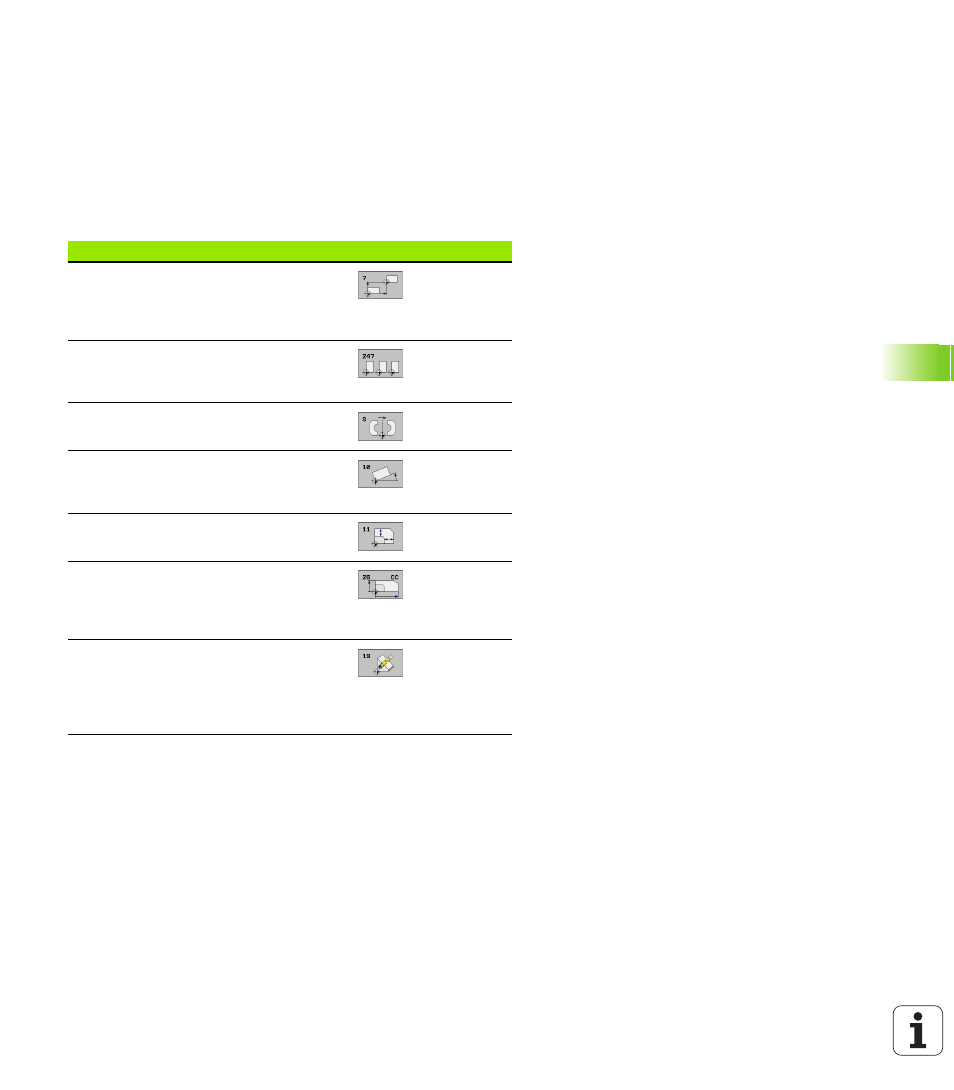

Цикл
Softkey
Стр.
7 НУЛЕВАЯ ТОЧКА
Перемещение контуров
непосредственно в программе или из
таблиц нулевых точек
247 ЗАДАНИЕ ТОЧКИ ПРИВЯЗКИ
Установление точки привязки во время
выполнения программы
8 ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ
Зеркальное отображение контуров
10 РАЗВОРОТ
Разворот контуров на плоскости
обработки
11 МАСШТАБИРОВАНИЕ
Уменьшение или увеличение контуров
26 МАСШТАБИРОВАНИЕ ОСИ
Уменьшение или увеличение контуров
с характерными для заданной оси
коэффициентами масштабирования
19 ПЛОСКОСТЬ ОБРАБОТКИ
Обработка в наклонной системе
координат для станков с поворотными
головками и/или поворотными
столами
