8 Программирование: циклы
8.5 SL-
цик
лы

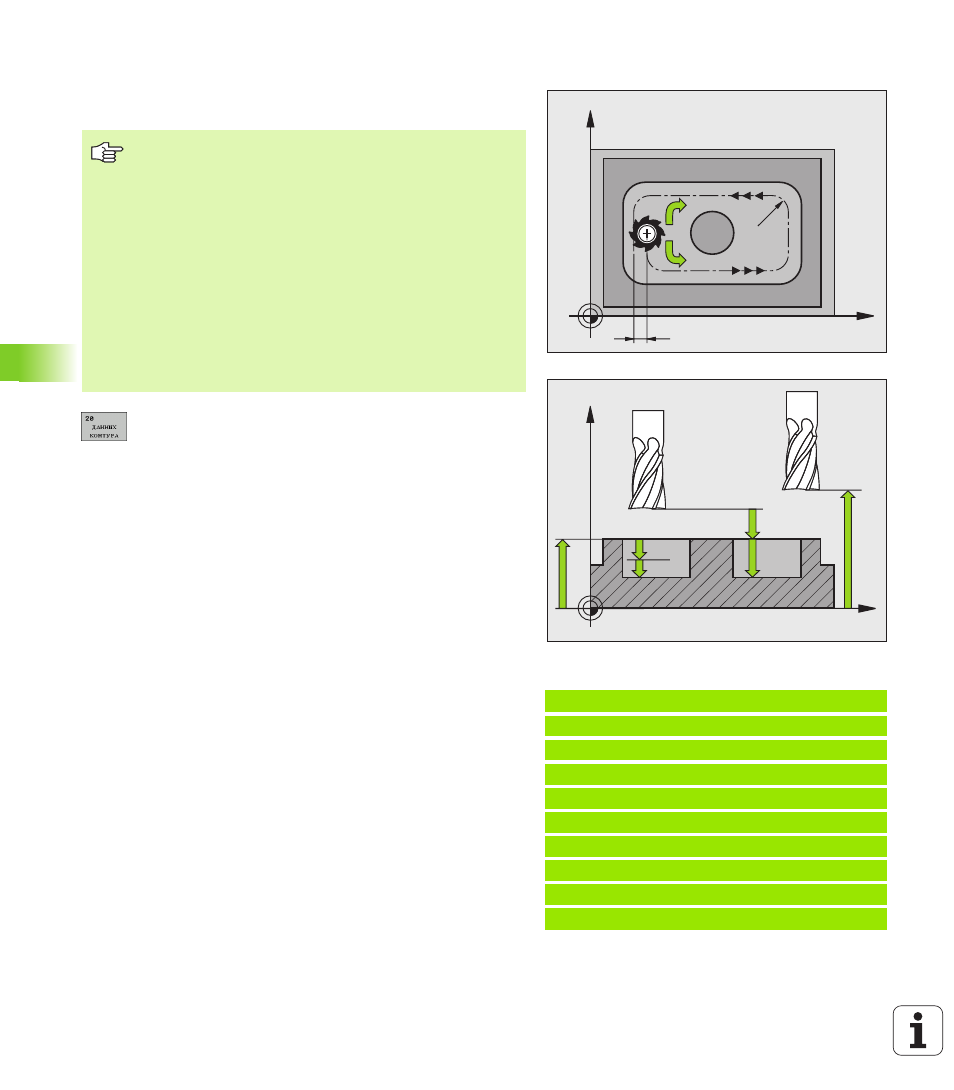

ДАННЫЕ КОНТУРА (цикл 20)
В цикле 20 оператор вводит информацию обработки для
подпрограмм с подконтурами.
Глубина фрезерования Q1 (в инкрементах):
расстояние от поверхности заготовки – до дна
кармана
Перекрытие траектории коэффициент Q2: Q2 x
радиус инструмента дает врезание со стороны
боковой поверхности k
Припуск на чистовую обработку боковой
поверхности Q3 (в инкрементах): припуск на
чистовую обработку на плоскости обработки
Припуск на чистовую обработку на глубине Q4
(в инкрементах): припуск на чистовую обработку
глубины
Координата поверхности заготовки Q5
(абсолютная): абсолютная координата
поверхности заготовки
Безопасное расстояние Q6 (в инкрементах):
расстояние между торцевой стороной
инструмента и поверхностью заготовки
Безопасная высота Q7 (абсолютная):
абсолютная высота, на которой невозможно
столкновение с заготовкой (для промежуточного
позиционирования и возврата в конце цикла)
Радиус внутреннего закругления Q8: радиус
скругления внутренних “углов”; заданное значение
связано с траекторией центра инструмента
Направление вращения? По часовой стрелке =
-1 Q9: направление обработки карманов
по часовой стрелке (Q9 = -1 встречная
обработка карманов и островов)
против часовой стрелки (Q9 = +1 попутная
обработка карманов и островов)
Пример: NC-кадры
57 CYCL DEF 20 ДАННЫЕ КОНТУРА
Q1=-20
;ГЛ. ФРЕЗЕРОВАНИЯ
Q2=1
;ПЕРЕКР.ТРАЕКТОРИИ
Q3=+0.2
;ПРИПУСК СБОКУ
Q4=+0.1
;ПРИПУСК СНИЗУ
Q5=+30
;КООРД. ПОВЕРХНОСТИ
Q6=2
;БЕЗОП. РАССТОЯНИЕ
Q7=+80
;БЕЗОП. ВЫСОТА
Q8=0.5
;РАДИУС СКРУГЛЕНИЯ
Q9=+1
;НАПР. ВРАЩЕНИЯ
X
Y
k
Q9=+1
Q8
Q9=1
X
Z
Q6
Q7
Q1
Q10
Q5
Внимательно прочитайте до начала
программирования
Цикл 20 является DEF-активным, что означает, что он
является активным с момента его определения в
программе обработки.
Знак значения параметра цикла "Глубина" определяет
направление обработки. Если Глубина = 0, то система
ЧПУ выполняет соответствующий цикл на глубине 0.
Указанная в цикле 20 информация об обработке
действительна для циклов с 21 по 24.
При применении SL-циклов в программах с Q-парамет-
рами нельзя использовать параметры с номерами от
Q1 до Q20 в качестве параметров программы.
