HEIDENHAIN TNC 320

271

8.3

Цик

л

ы

фрез

еров

ания

кар

м

анов

, ца

п

ф

и

канав

о

к

Безопасное расстояние Q200 (в инкрементах):

расстояние от вершины инструмента – до

поверхности заготовки

Глубина Q201 (в инкрементах): расстояние от

поверхности заготовки – до дна кармана

Подача на врезание Q206: скорость

перемещения инструмента при передвижении на

глубину в мм/мин. Если происходит погружение в

материал, следует ввести значение, которое

будет меньше, чем значение, заданное

параметром Q207

Глубина врезания Q202 (в инкрементах):

величина, на которую инструмент каждый раз

производит врезание; введите значение больше

0.

Подача фрезерования Q207: скорость

перемещения инструмента при фрезеровании в

мм/мин

Коорд. поверхность заготовки Q203

(абсолютная): координата поверхности заготовки

2-е безопасное расстояние Q204 (в

инкрементах): координата оси шпинделя, при

которой невозможно столкновение инструмента и

заготовки (зажимного приспособления)

Центр 1-й оси Q216 (абсолютный): центр кармана

на главной оси плоскости обработки

Центр 2-й оси Q217 (абсолютный): середина

кармана на вспомогательной оси плоскости

обработки

1-я длина боковой поверхности Q218 (в

инкрементах): длина кармана, параллельная

главной оси плоскости обработки

2-я длина боковой поверхности Q219 (в

инкрементах): длина кармана, параллельная

вспомогательной оси плоскости обработки

Радиус угла Q220: радиус угла кармана. Если

значение не задано, ЧПУ присваивает радиусу

углов значение, равное радиусу инструмента

Припуск 1-й оси Q221 (в инкрементах): припуск

для расчета предварительной позиции на главной

оси плоскости обработки, в соотношении с длиной

кармана

Пример: NC-кадры

354 CYCL DEF 212 ЧИСТОВАЯ ОБРАБОТКА
КАРМАНА

Q200=2

;БЕЗОПАСНОЕ РАССТОЯНИЕ

Q201=-20 ;ГЛУБИНА
Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ
Q202=5

;ГЛУБИНА ВРЕЗАНИЯ

Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q203=+30 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2-Е БЕЗОПАСНОЕ

РАССТОЯНИЕ

Q216=+50 ;ЦЕНТР 1-Й ОСИ
Q217=+50 ;ЦЕНТР 2-Й ОСИ
Q218=80 ;1-Я ДЛИНА БОК.

ПОВЕРХНОСТИ

Q219=60 ;2-Я ДЛИНА БОКОВОЙ

ПОВЕРХНОСТИ

Q220=5

;РАДИУС УГЛА

Q221=0

;ПРИПУСК

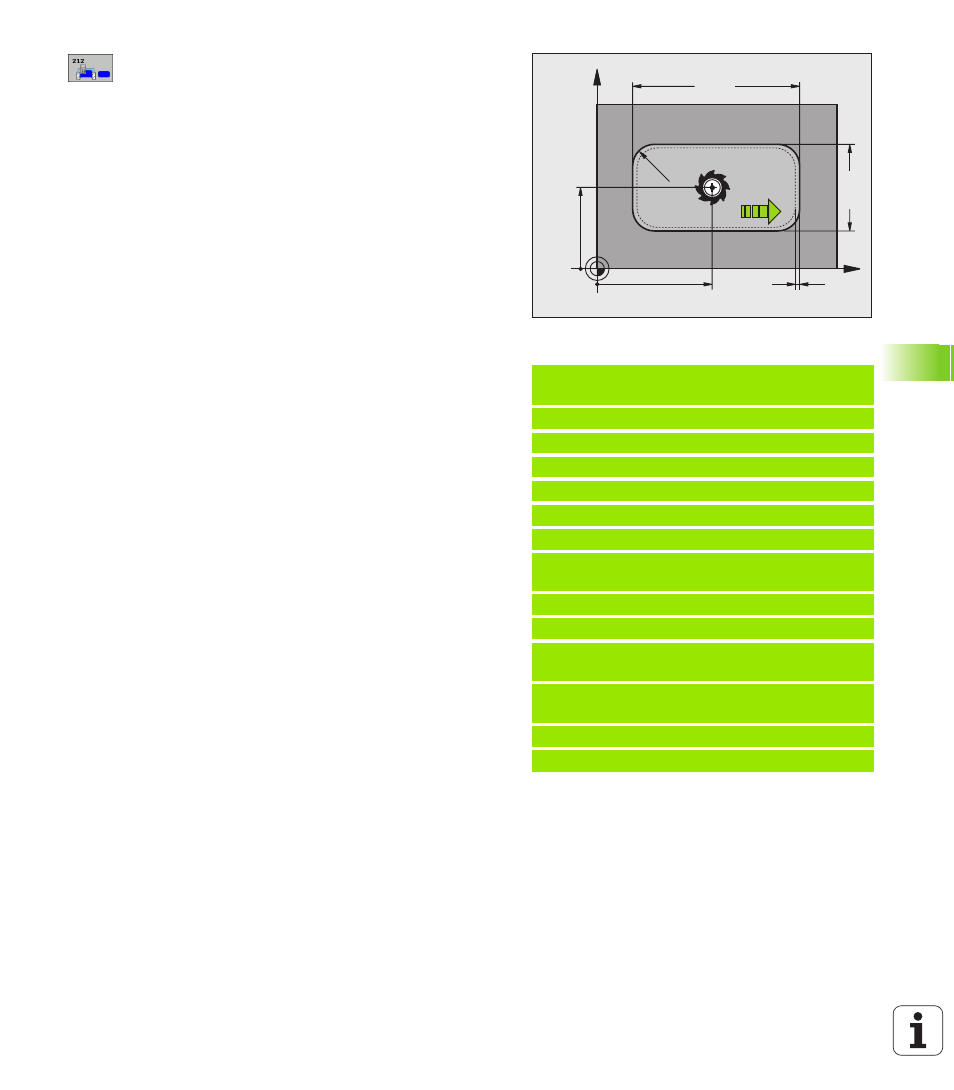

X

Y

Q21

9

Q218

Q217

Q216

Q207

Q221

Q220
