Разделение экрана дисплея

Пользователь выбирает разделение участков дисплея: таким

образом, ЧПУ в режиме "Программирование" может показывать

программу в левом окне, одновременно с тем, как в правом окне

отображается, например, графика при программировании. В

качестве альтернативы можно также вывести в правом окне

индикацию состояния или только программу в одном большом

окне. Тип окна, отображаемого ЧПУ, зависит от выбранного

режима работы.

Разделение экрана дисплея:

Нажмите клавишу переключения участка дисплея:
на панели softkey отобразятся возможные типы
разделения дисплея, смотри „Режимы работы”,
страница 33

Выберите участок дисплея с помощью softkey

Пульт управления

Система управления TNC 320 поставляется со встроенным

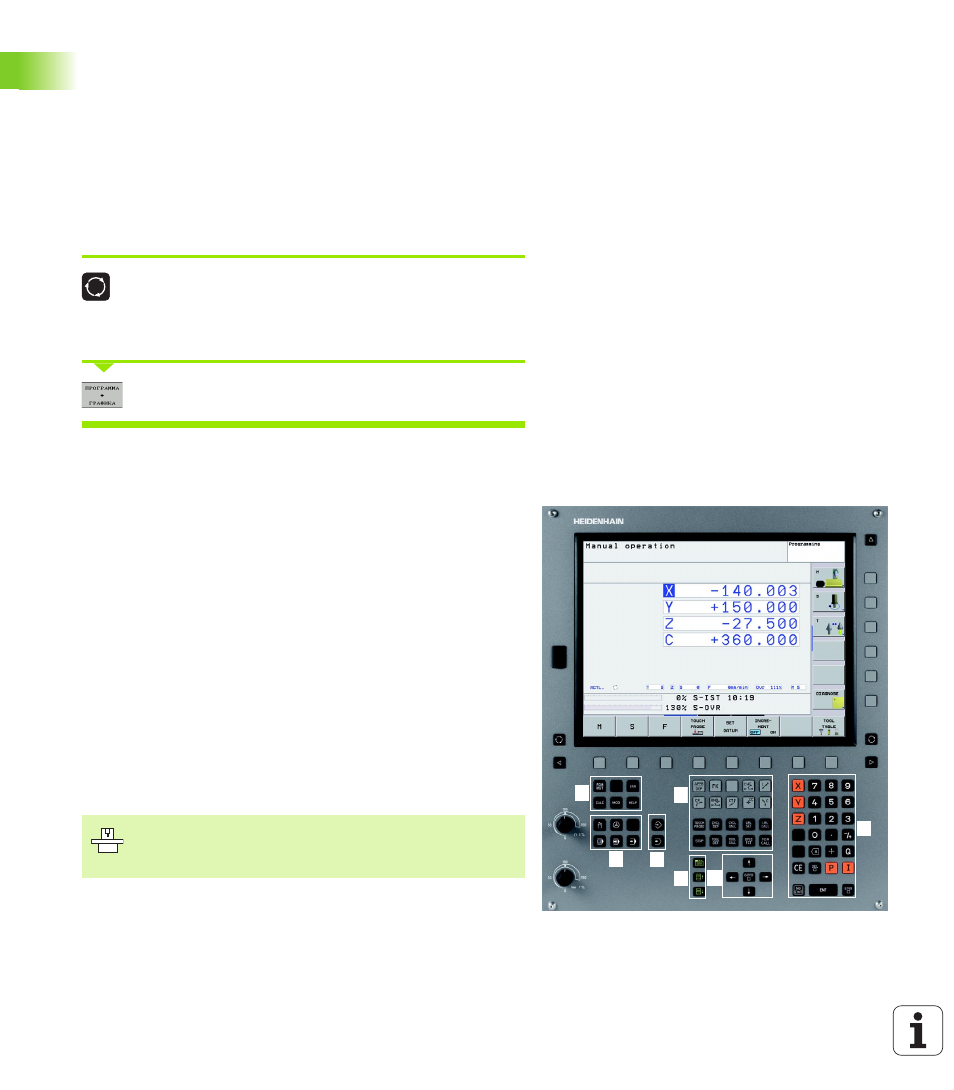

пультом управления. На рисунке справа, вверху показаны

элементы управления пульта:

Функции отдельных клавиш перечислены на обратной стороне

обложки данного руководства.

1

2

3

5

1

4

6

7

7

1

1

„

Управление файлами

„

Калькулятор

„

MOD-функция

„

HELP-функция (ПОМОЩЬ)

2

Режимы программирования

3

Режимы работы станка

4

Открытие диалоговых окон программирования

5

Клавиши со стрелкой и операция перехода GOTO

6

Ввод числовых значений и выбор оси

7

Клавиши навигации

Внешние клавиши, такие как NC-START (NC-СТАРТ)

или NC-STOP (NC-СТОП), описываются в инструкции

по обслуживанию станка.
