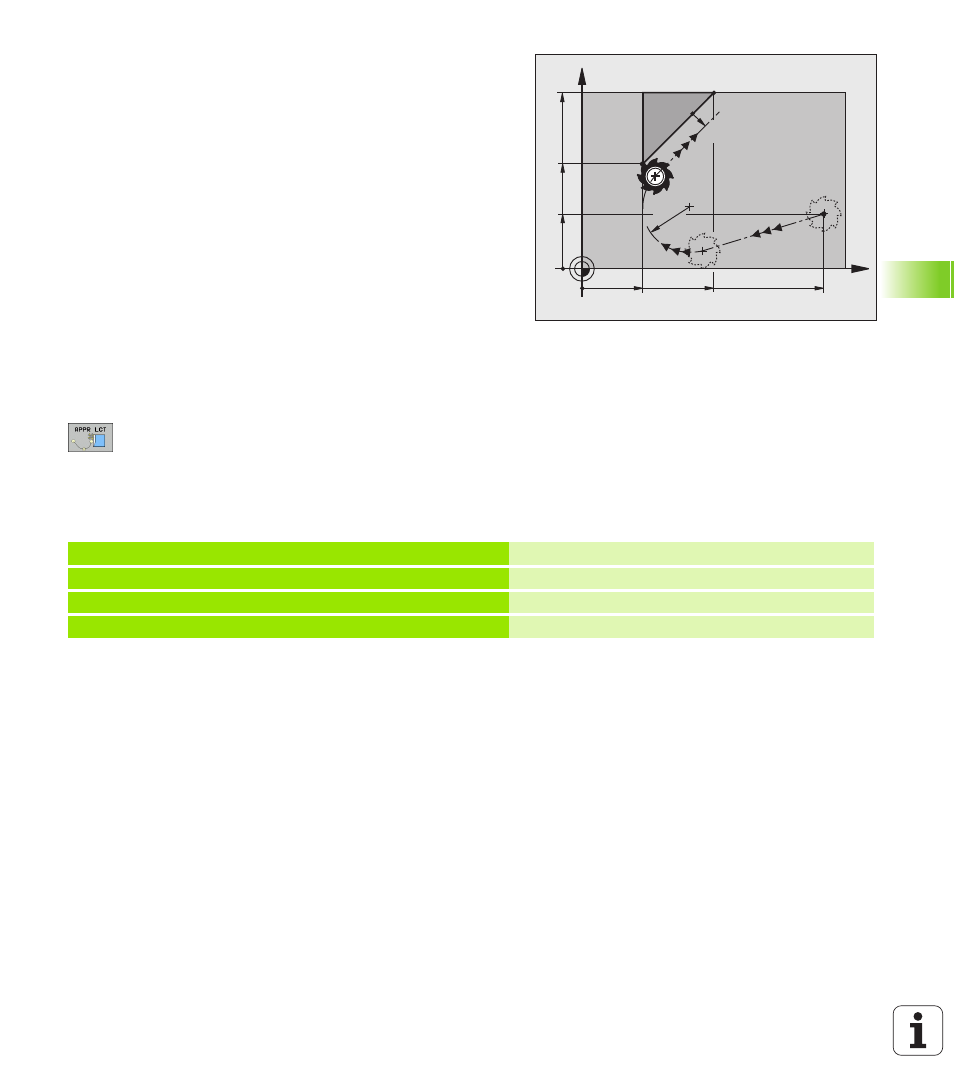

Подвод вдоль контура по касательной дуге,
плавно переходящей в прямую: APPR LCT
Система ЧПУ перемещает инструмент по прямой от точки старта
P
S
к вспомогательной точке P
H
. Оттуда она перемещает его по
круговой траектории к первой точке контура P
A
. Заданная в APPR-
кадре скорость подачи сохраняется для всего участка,
проходимого в кадре подвода (участок P
S
– P
A
).
Если в кадре подвода были заданы все три главные оси
координат X, Y и Z, то движение происходит одновременно по
трем осям от определенной до кадра APPR точки до
вспомогательной точки P
H
, а затем от P
H
до P
A
только на
плоскости обработки.
Круговая траектория плавно примыкает как к прямой P
S
– P
H
, так
и к первому элементу контура. Таким образом, она однозначно
определена через радиус R.
Произвольная функция траектории: выполните подвод к точке
старта P
S
Начните диалог при помощи клавиши APPR/DEP и клавиши
Softkey APPR LCT:
Координаты первой точки контура P
A
Радиус R круговой траектории. Введите
положительное значение для R
Поправка на радиус RR/RL для обработки
Примеры NC-кадров
X
Y
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40
10
R10
35
20
7 L X+40 Y+10 RO FMAX M3
P
S
подвод без поправки на радиус
8 APPR LCT X+10 Y+20 Z-10 R10 RR F100
P
A
с поправкой на радиус RR, радиус R=10
9 L X+20 Y+35
Конечная точка первого элемента контура
10 L ...
Следующий элемент контура
