HEIDENHAIN TNC 320
159
6.4
Движ
ение
по
траект
ории
–
декар
товы
к
оор
динаты

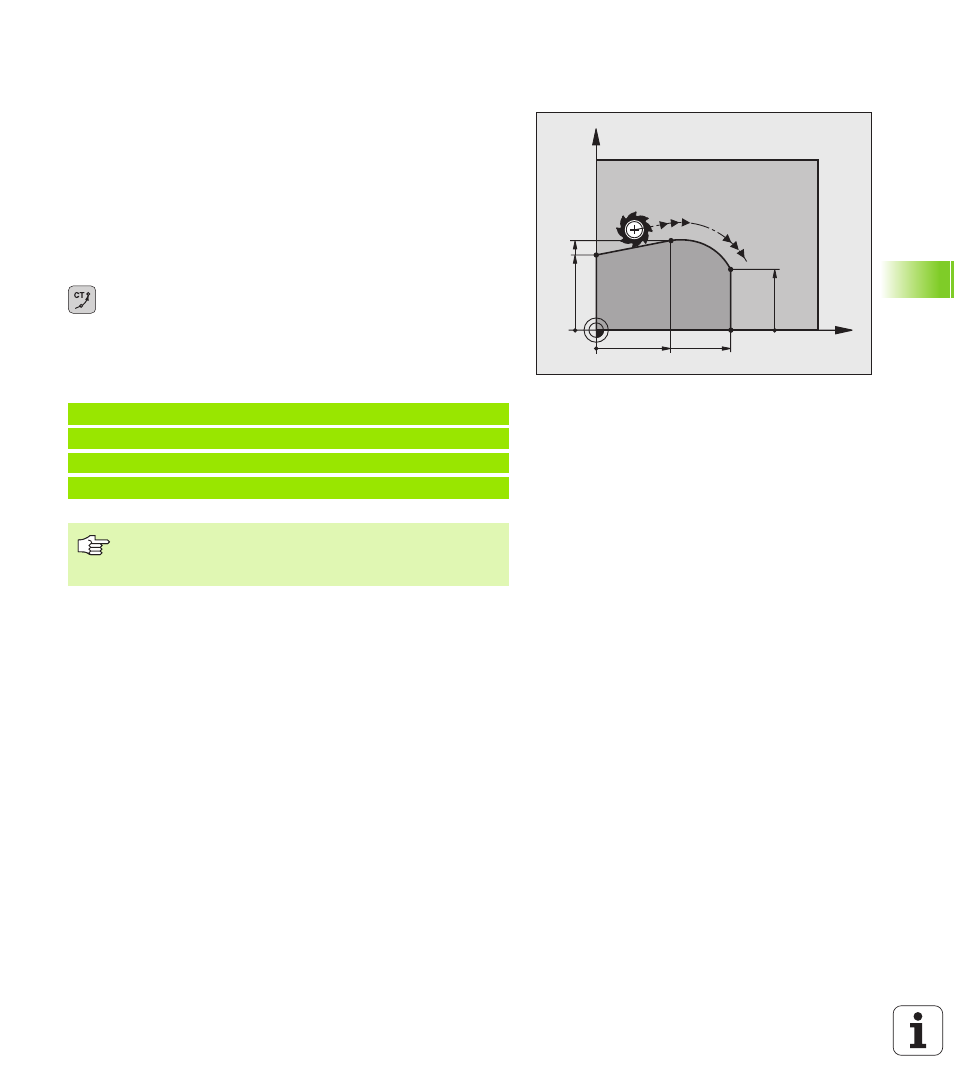

Круговая траектория CT с плавным
сопряжением участков контура
Инструмент перемещается по дуге окружности, примыкающей по
касательной к последнему элементу контура,
запрограммированному до дуги.
Переход является плавным, если в точке пересечения элементов
контура не возникает точки изгиба или угловой точки, то есть
элементы контура переходят друг в друга непрерывно.
Элемент контура, к которому плавно примыкает дуга окружности,
программируется непосредственно перед CT-кадром. Для этого
требуется как минимум два кадра позиционирования.
Координаты конечной точки дуги окружности,
если требуется:
Подача F
Дополнительная функция M
Примеры NC-кадров
X
Y
25
45
25
30
20
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
CT-кадр и запрограммированный до него элемент
контура должны содержать обе координаты
плоскости, на которой выполняется дуга окружности!
