HEIDENHAIN TNC 320
455
11
.1
Гр
аф
и
ка

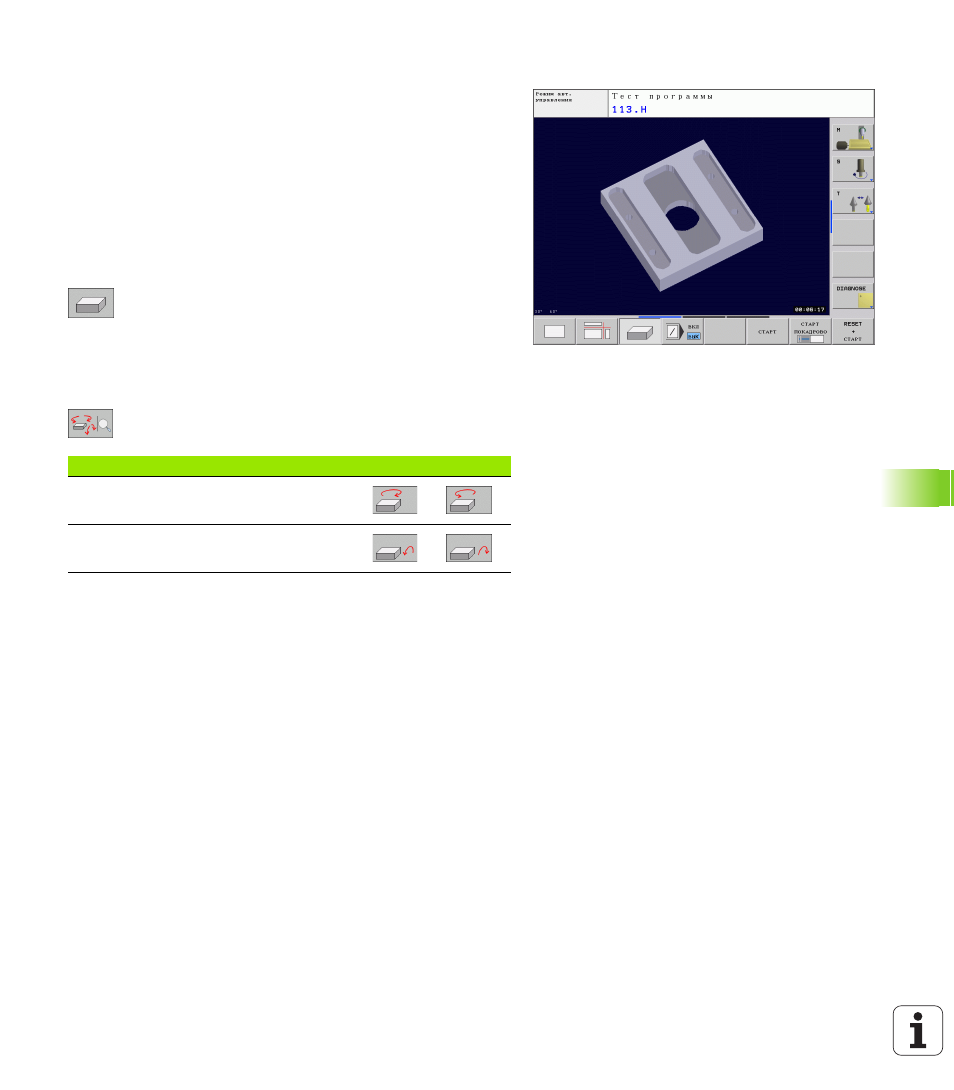

Трехмерное изображение
Система ЧПУ отображает заготовку в пространстве.
Трехмерное изображение можно поворачивать вокруг
вертикальной оси или вокруг горизонтальной оси. Очертания
заготовки в начале графического моделирования можно
представить в виде рамок.
Очертания заготовки в начале графического моделирования
можно представить в виде рамок.
В режиме работы "Тест программы" можно использовать функцию
увеличения фрагмента, смотри „Увеличение фрагмента”,
Выберите трехмерное изображение нажатием
клавиши Softkey.
Поворот трехмерного изображения
Следует переключать панели Softkey до тех пор, пока не
появится клавиша Softkey для выбора функции "Поворот"
Выбор функции поворота:
Функция
Softkey
Поворот изображения вертикально,
используя 15°-шаги
Поворот изображения по горизонтальной
оси, используя 15°-шаги
