HEIDENHAIN TNC 320 223
8.2
Цик
л
ы
св
ер
л
ения
, нарез
ания
резьбы
ме
тчик
о
м
и
резьбофрез
еров
ания

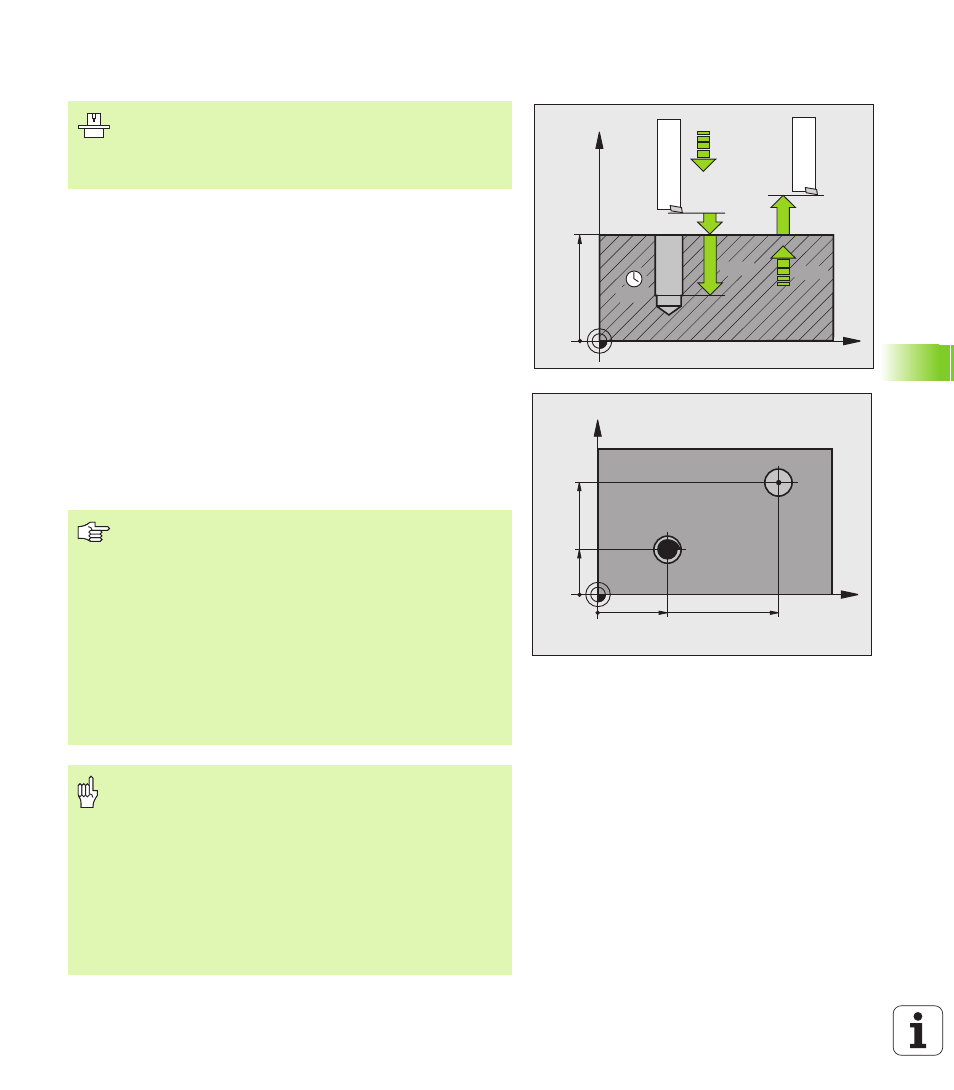

РАСТОЧКА (цикл 202)
1 Система ЧПУ позиционирует инструмент на безопасном
расстоянии над поверхностью заготовки на оси шпинделя на
ускоренном ходу FMAX
2 Инструмент сверлит с подачей сверления до достижения
глубины
3 На дне просверленного отверстия инструмент задерживается,
если это было задано с вращающимся шпинделем для выхода
из материала
4 Затем ЧПУ ориентирует шпиндель на позицию, определенную
параметром Q336
5 Если выбран выход из материала, то система ЧПУ выходит из
материала в заданном направлении на 0,2 мм (фиксированное
значение)
6 Затем ЧПУ перемещает инструмент с подачей обратного хода
на безопасное расстояние и оттуда, если было задано, с FMAX
на 2-е безопасное расстояние. Если Q214=0, то обратный ход
осуществляется по стенке высверленного отверстия
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
30
X
Y
20
80
50
Станок и система ЧПУ должны быть подготовлены
фирмой-изготовителем к эксплуатации.
Циклы используется только на станках с управляемым
шпинделем.
Внимательно прочитайте до начала
программирования
Программируйте кадр позиционирования в точке
старта (центр отверстия) плоскости обработки с
поправкой на радиус R0.
Знак (+/-) перед значением параметра цикла "Глубина"
определяет направление обработки. Если для
глубины задается значение, равное нулю, система
ЧПУ не выполняет цикл.
Система ЧПУ устанавливает в конце цикла те
значения шпинделя и подачи СОЖ, которые были
активны до вызова цикла.
При помощи машинного параметра displayDepthErr
Вы определяете, должна ли система ЧПУ выдавать
сообщение об ошибке при вводе положительного
значения для глубины.
Осторожно, опасность столкновения!
Учтите, что при вводе положительного значения
параметра "глубина" система автоматически меняет
знак координат предварительного позиционирования.
Инструмент перемещается на ускоренном ходу по оси
инструмента на безопасное расстояние под
поверхностью заготовки!
