8 Программирование: циклы
8.6
Цик
л
ы
стро
чног
о
фрез
еров
ания
пов
ер
х
но
стей
9 В конце ЧПУ возвращает инструмент с FMAX на 2-
е безопасное расстояние

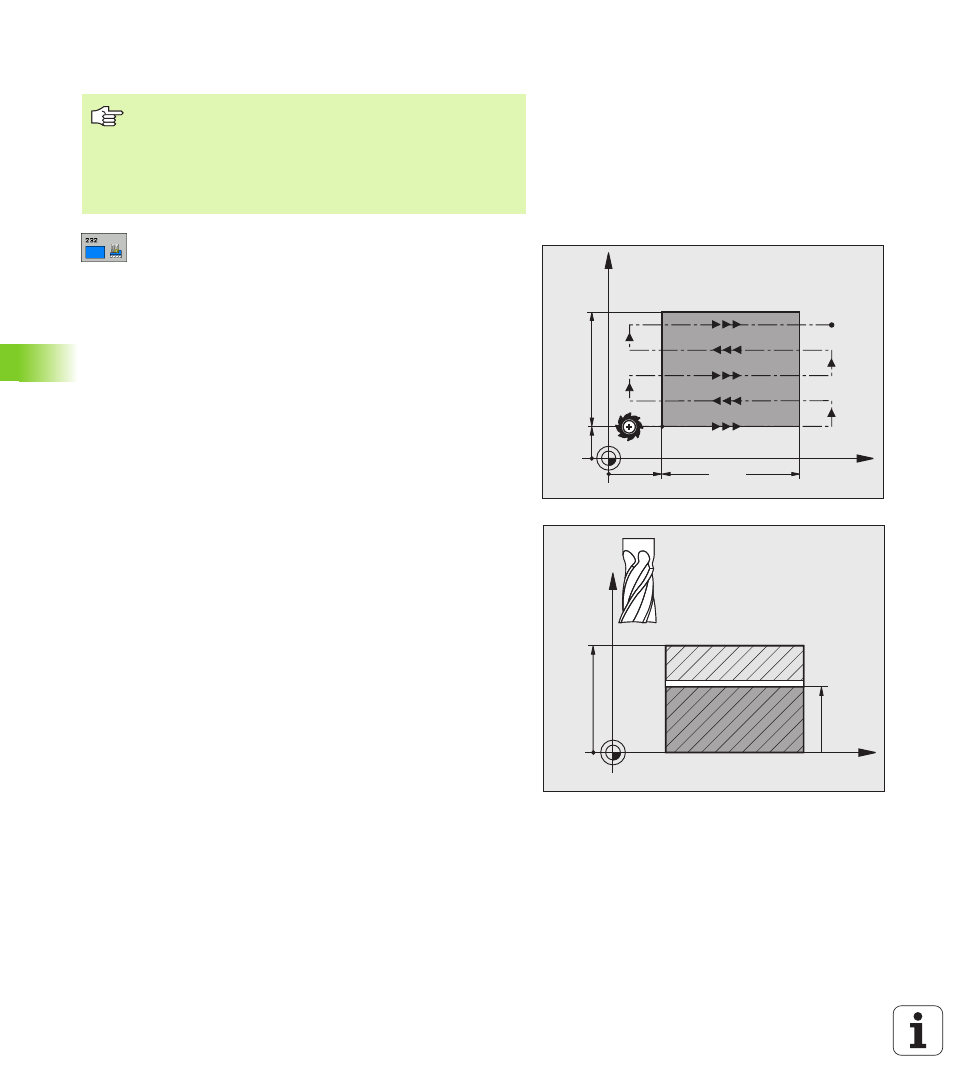

Стратегия обработки (0/1/2) Q389: определить,
как ЧПУ должна обрабатывать поверхность:
0: меандровая обработка, врезание со стороны
боковой поверхности с подачей
позиционирования вне обрабатываемой
поверхности
1: меандровая обработка, врезание со стороны
боковой поверхности с подачей фрезерования в
пределах обрабатываемой поверхности
2: построчная обработка, обратный ход и
врезание со стороны боковой поверхности с
подачей позиционирования
Точка старта 1-й оси Q225 (абсолютная):
координата точки старта обрабатываемой
поверхности на главной оси плоскости обработки
Точка старта 2-й оси Q226 (абсолютная):
координата точки старта обрабатываемой
поверхности на вспомогательной оси плоскости
обработки
Точка старта 3-й оси Q227 (абсолютная):
координата поверхности заготовки, начиная с
которой следует рассчитывать врезания
Конечная точка 3-й оси Q386 (абсолютная):
координата на оси шпинделя, до которой следует
фрезеровать поверхность
1-я длина стороны Q218 (в инкрементах): длина
обрабатываемой поверхности на главной оси
плоскости обработки Через знак числа можно
определить направление первой траектории
фрезерования в отношении к точке старта 1-й
оси
2-я длина стороны Q219 (в инкрементах): длина
обрабатываемой поверхности на
вспомогательной оси плоскости обработки Через
знак числа можно определить направление
первого подвода в поперечном отношении к точке
старта 2-й оси
Внимательно прочитайте до начала
программирования
Следует ввести такое значение для 2-го безопасного
расстояния Q204, чтобы столкновение с заготовкой
или зажимными приспособлениями стало
невозможным.
X
Y
Q226
Q225
Q21
9
Q218
X
Z
Q227
Q386
