HEIDENHAIN TNC 320 165
6.5
Движ
ение
по
траект
ории
–
по
лярные
к
оор
динаты

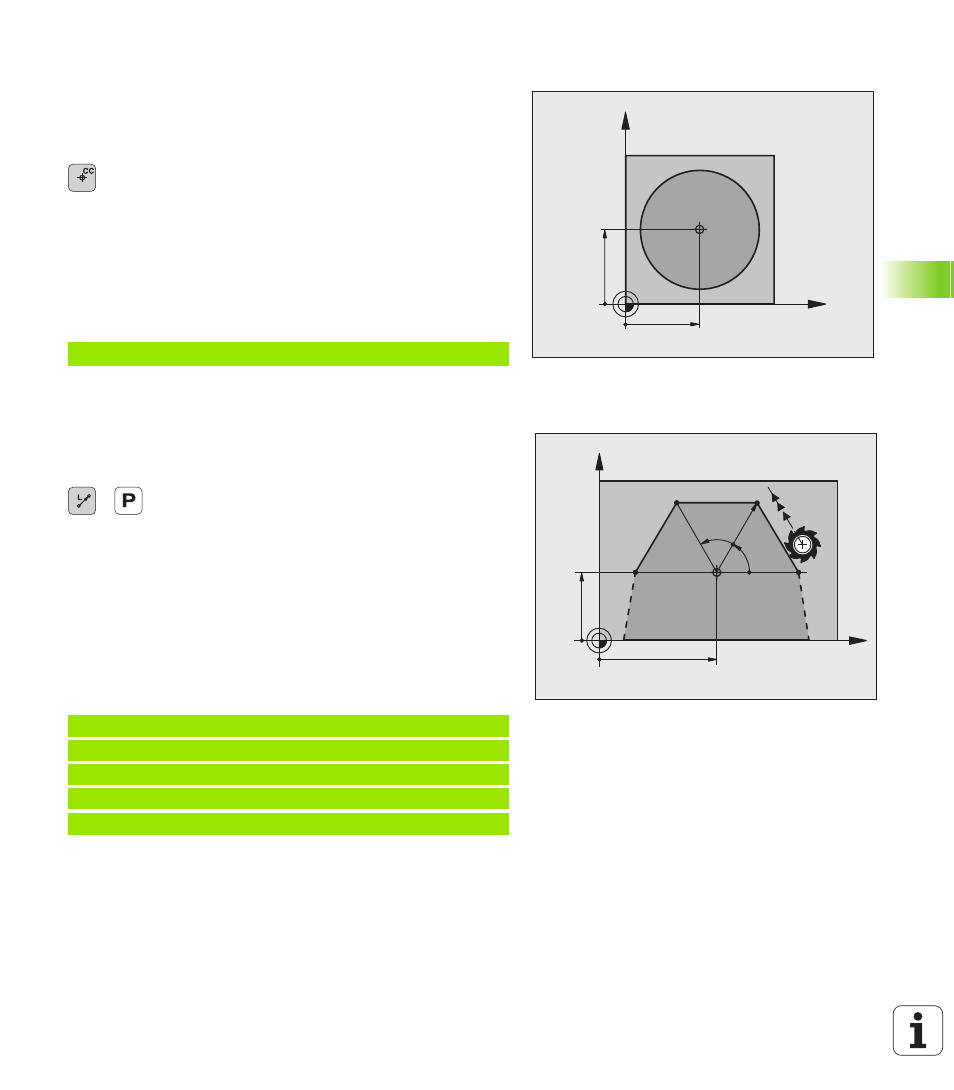

Начало полярных координат: полюс CC
Полюс CC можно назначить в любом окне программы обработки,
до момента ввода позиций, определяемых с помощью полярных
координат. При вводе координат полюса необходимо поступать
так же, как и при вводе координат центра окружности CC.
 Координаты CC: введите декартовы координаты
для полюса или
Для ввода в программу уже заданной позиции: не
вводите координаты. Задайте координаты полюса
CC до начала ввода полярных координат. Задать
координаты полюса CC исключительно при
помощи декартовых координат. Заданные
координаты полюса CC сохраняются, пока не
будет заданы новые координаты полюса CC.
Примеры NC-кадров
Линейная траектория LP
Инструмент перемещается по прямой от своей текущей позиции к
конечной точке прямой. Точка старта является конечной точкой
предыдущего кадра.
 Полярные координаты-радиус PR: введите
расстояние от конечной точки прямой до полюса
CC
 Полярные координаты-угол PA: угловое
положение конечной точки прямой между –360° и
+360°
Знак числа PA определен базовой осью угла:
„ Угол между базовой осью угла и PR против часовой стрелки:
PA>0
„ Угол между базовой осью угла и PR по часовой стрелке: PA<0
Примеры NC-кадров
X
Y
CC
X
CC
Y
CC
12 CC X+45 Y+25
X
Y
45
25
60°
60°
30
CC
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
