HEIDENHAIN TNC 320
67
3.1
Программиров
ание
и
от
р
а
б
о
тк
а
про
стых
программ

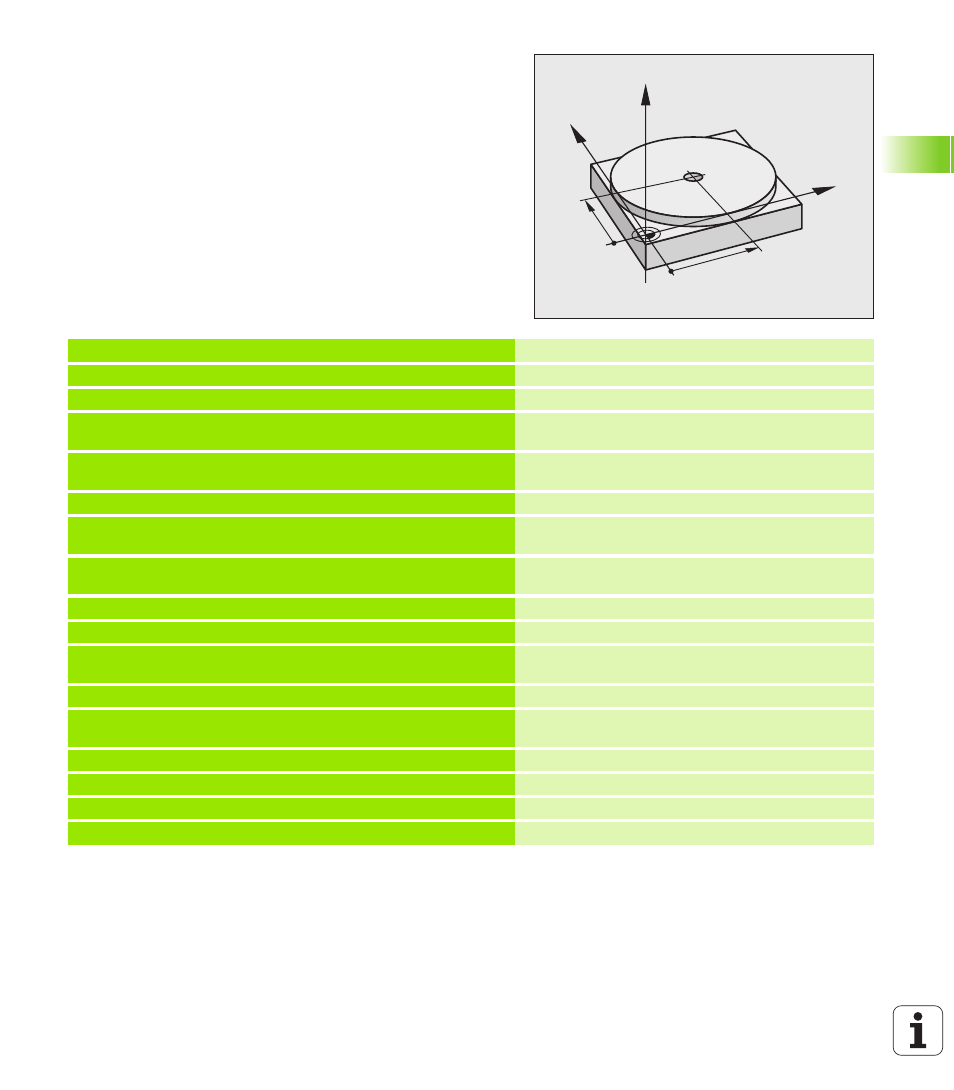

Пример 1
В отдельной заготовке должно быть предусмотрено отверстие
глубиной 20 мм. После зажима заготовки, выверки и назначения
координат опорной точки можно запрограммировать и проделать
отверстие с помощью нескольких строк программы.
Сначала инструмент предпозиционируется с помощью L-кадров
(прямые) над заготовкой и помещается на безопасном
расстоянии 5 мм над отверстием. Затем проделывается
отверстие с помощью цикла 200 СВЕРЛЕНИЕ.
Функция прямых L (смотри „Прямая L” на странице 152), цикл
СВЕРЛЕНИЕ (смотри „СВЕРЛЕНИЕ (цикл 200)” на странице 219).
Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL CALL 1 Z S1860
Вызов инструмента: ось инструмента Z
Частота вращения шпинделя 1860 об/мин
2 L Z+200 R0 FMAX
Свободный ход инструмента (F MAX =
ускоренный ход)
3 L X+50 Y+50 R0 FMAX M3
Позиционирование инструмента с F MAX над
отверстием, Включение шпинделя
4 CYCL DEF 200 СВЕРЛЕНИЕ
Определение цикла СВЕРЛЕНИЕ
Q200=5
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Безопасное расстояние от инструмента над
отверстием
Q201=-15 ;ГЛУБИНА
Глубина отверстия (знак числа=направление
работы)
Q206=250 ;F ПОДАЧА НА ГЛУБИНУ
Подача при сверлении
Q202=5
;ГЛУБИНА ПОДАЧИ
Глубина каждой подачи перед отводом
Q210=0
;F-ВРЕМЯ НАВЕРХУ
Время выдержки после каждого выхода из
материала в секундах
Q203=-10 ;КООРД. ПОВЕРХ.
Координата поверхности заготовки
Q204=20 ;2-Е БЕЗОП.РАССТ.
Безопасное расстояние от инструмента над
отверстием
Q211=0.2 ;ВЫДЕРЖКА ВРЕМЕНИ ВНИЗУ
Выдержка времени на дне отверстия в секундах
5 CYCL CALL
Вызов цикла СВЕРЛЕНИЕ
6 L Z+200 R0 FMAX M2
Выход инструмента из материала
7 END PGM $MDI MM
Конец программы
