ЧИСТОВАЯ ОБРАБОТКА ЦАПФ (цикл 213)

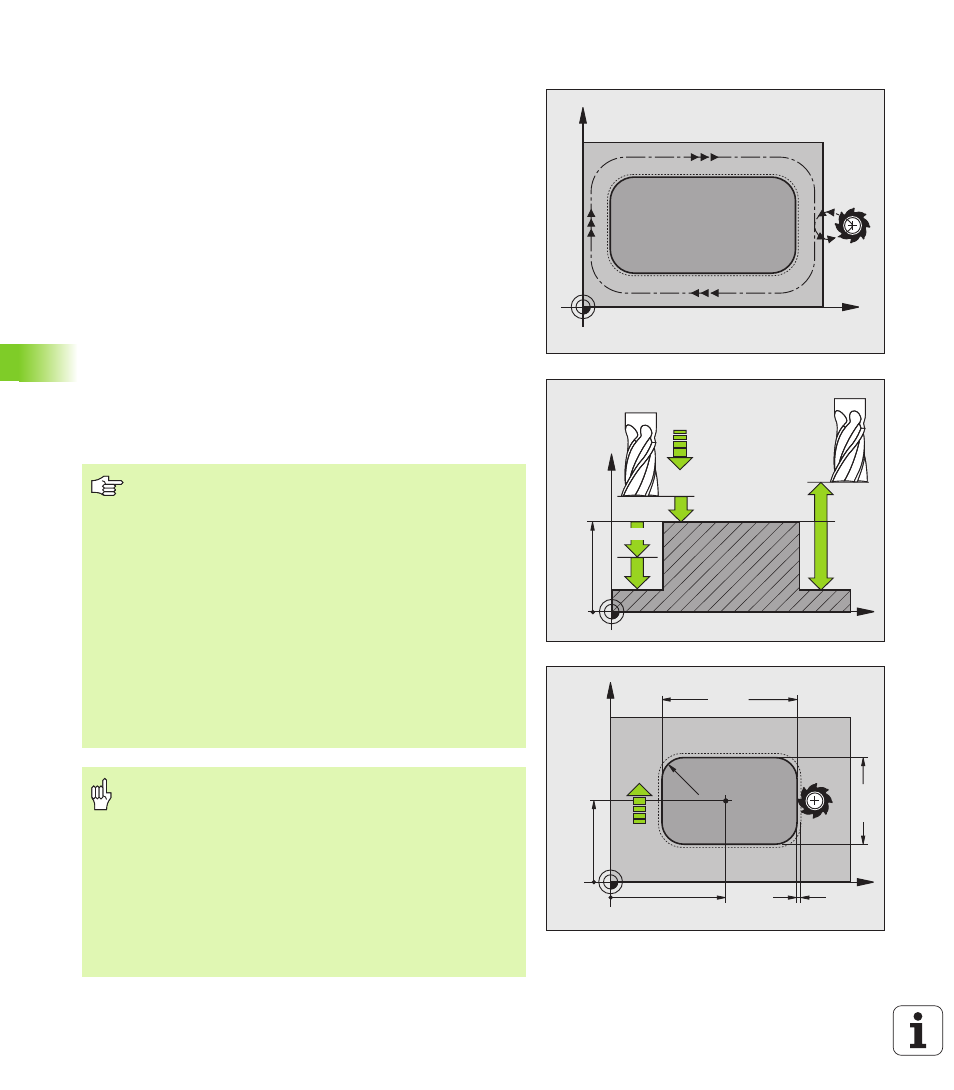

1 Система ЧПУ перемещает инструмент по оси шпинделя на
безопасное расстояние или, если было задано, на 2-е
безопасное расстояние, а затем к центру цапфы
2 Из центра цапфы инструмент по плоскости обработки
перемещается в точку старта обработки. Точка старта
находится на расстоянии, приблизительно равном 3,5R
(радиуса) инструмента, справа от цапфы
3 Если инструмент находится на 2-м безопасном расстоянии,
ЧПУ перемещает инструмент на ускоренном ходу FMAX на
безопасное расстояние и оттуда с подачей врезания - на
первую глубину врезания
4 Затем инструмент перемещается по касательной к готовой
части контура, выполняя попутное фрезерование витка.
5 После чего инструмент возвращается в точку старта на
плоскости обработки по касательной к контуру.
6 Эта операция (с 3 по 5 пункт) повторяется до тех пор, пока не
будет достигнута заданная глубина
7 В конце цикла ЧПУ перемещает инструмент на ускоренном
ходу на безопасное расстояние или, если было задано, на 2-
е безопасное расстояние и затем к центру цапфы (конечная
позиция = позиция старта)
X
Y
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q21
9
Q218
Q217
Q216
Q207
Q221
Q220
Внимательно прочитайте до начала
программирования
ЧПУ автоматически выполняет предварительное
позиционирование инструмента на оси инструмента и
на плоскости обработки.
Знак (+/-) перед значением параметра цикла "Глубина"
определяет направление обработки. Если для
глубины задается значение, равное нулю, система
ЧПУ не выполняет цикл.
Для выполнения чистовой обработки в сплошном
материале следует использовать фрезу, имеющую
центральный торцовый зуб (стандарт DIN 844) и
ввести небольшое значение для подачи на глубину. В
таком случае следует задать небольшое значение
подачи врезания.
При помощи машинного параметра displayDepthErr
Вы определяете, должна ли система ЧПУ выдавать
сообщение об ошибке при вводе положительного
значения глубины.
Осторожно, опасность столкновения!
Учтите, что при вводе положительного значения
параметра "глубина" система автоматически меняет
знак координат предварительного позиционирования.
Инструмент перемещается по оси инструмента на
ускоренном ходу на безопасное расстояние под
поверхность заготовки!
