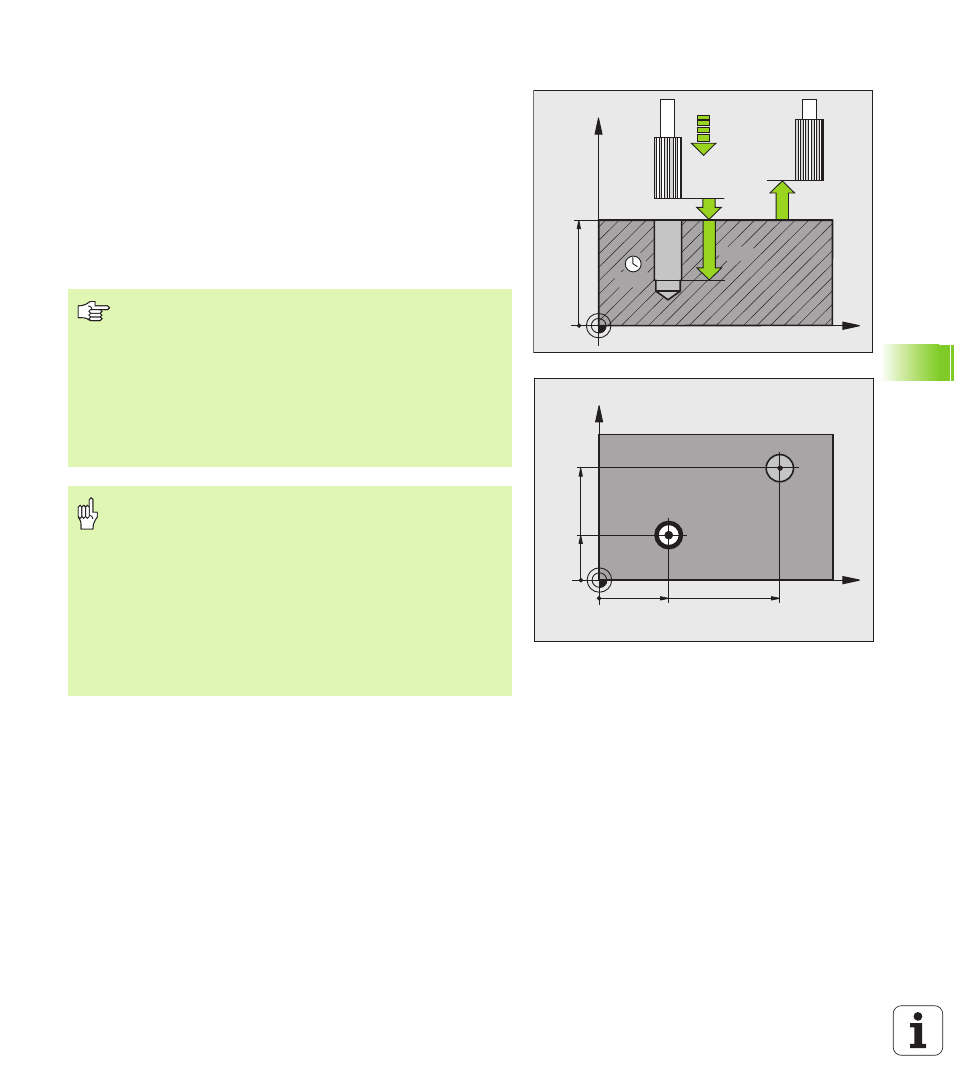

РАЗВЁРТЫВАНИЕ (цикл 201)
1 Система ЧПУ позиционирует инструмент по оси шпинделя на
ускоренном ходу FMAX на заданное безопасное расстояние
над поверхностью заготовки
2 Инструмент выполняет развертывание с заданной скоростью
подачи F до запрограммированной глубины
3 Инструмент задерживается на дне просверленного отверстия,
если это было задано
4 Затем система ЧПУ возвращает инструмент со скоростью
подачи F на безопасное расстояние и, если было задано,
перемещает оттуда со скоростью подачи FMAX на 2-е
безопасное расстояние
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
30
X
Y
20
80
50
Внимательно прочитайте до того, как начать
программирование
Программируйте кадр позиционирования в точке
старта (центр высверленного отверстия) плоскости
обработки с поправкой на радиус R0.
Знак (+/-) перед значением параметра цикла "Глубина"
определяет направление обработки. Если для
глубины задается значение, равное нулю, система
ЧПУ не выполняет цикл.
При помощи машинного параметра displayDepthErr
Вы определяете, должна ли система ЧПУ выдавать
сообщение об ошибке при вводе положительного
значения для глубины.
Осторожно, опасность столкновения!
Учтите, что при вводе положительного значения
параметра "глубина" система автоматически меняет
знак координат предварительного позиционирования.
Инструмент перемещается на ускоренном ходу по оси
инструмента на безопасное расстояние под
поверхностью заготовки!
