300

8 Программирование: циклы

8.5 SL-

цик

лы

Подпрограмма 1: карман A

Подпрограмма 2: карман B

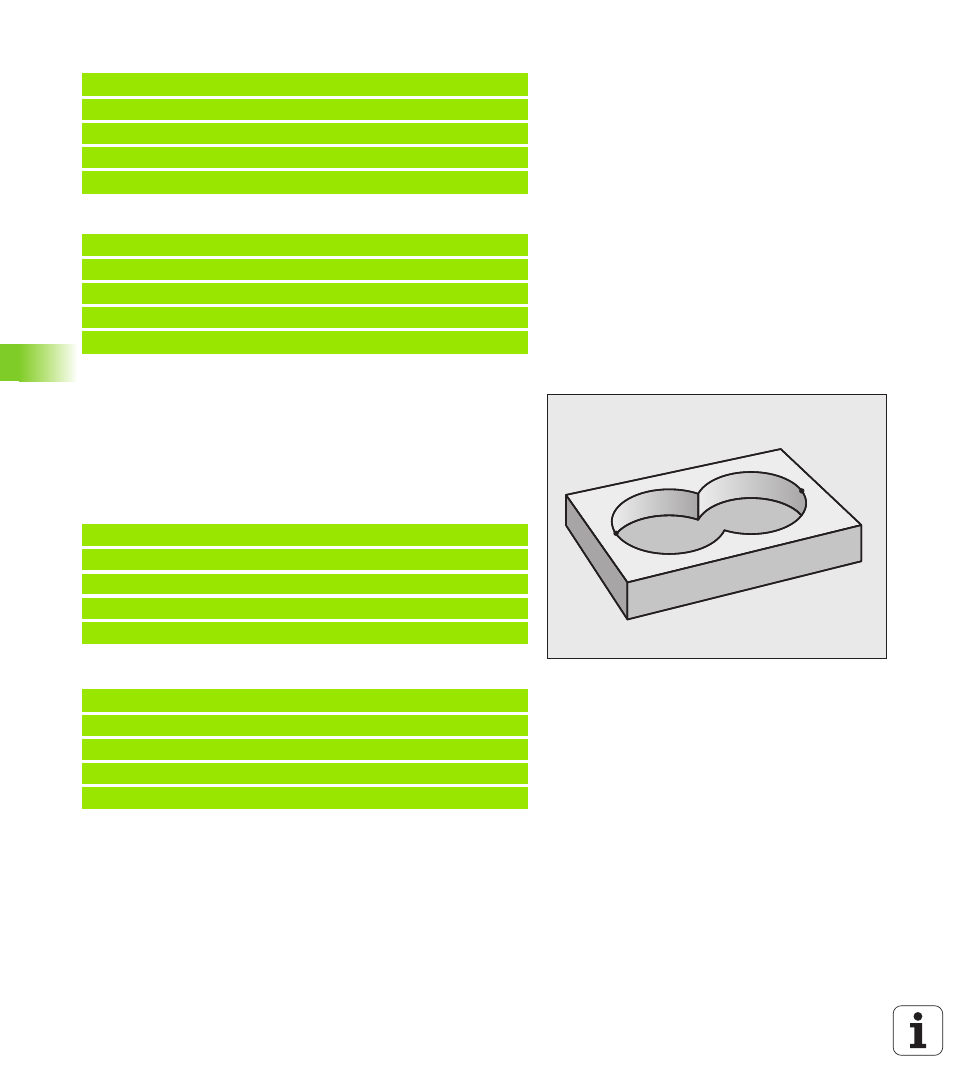

“Суммарная ”-площадь
Должны обрабатываться обе делительные поверхности A и B,

включая поверхность перекрытия:

„

Поверхности A и B должны быть карманами

„

Первый карман (в цикле 14) должен начинаться вне пределов

второго

Поверхность A:

Поверхность B:

51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0

56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0

A

B

51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0

56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
