HEIDENHAIN TNC 320 241
8.2
Цик
л
ы
св
ер
л
ения
, нарез
ания
резьбы
ме
тчик
о
м
и
резьбофрез
еров
ания

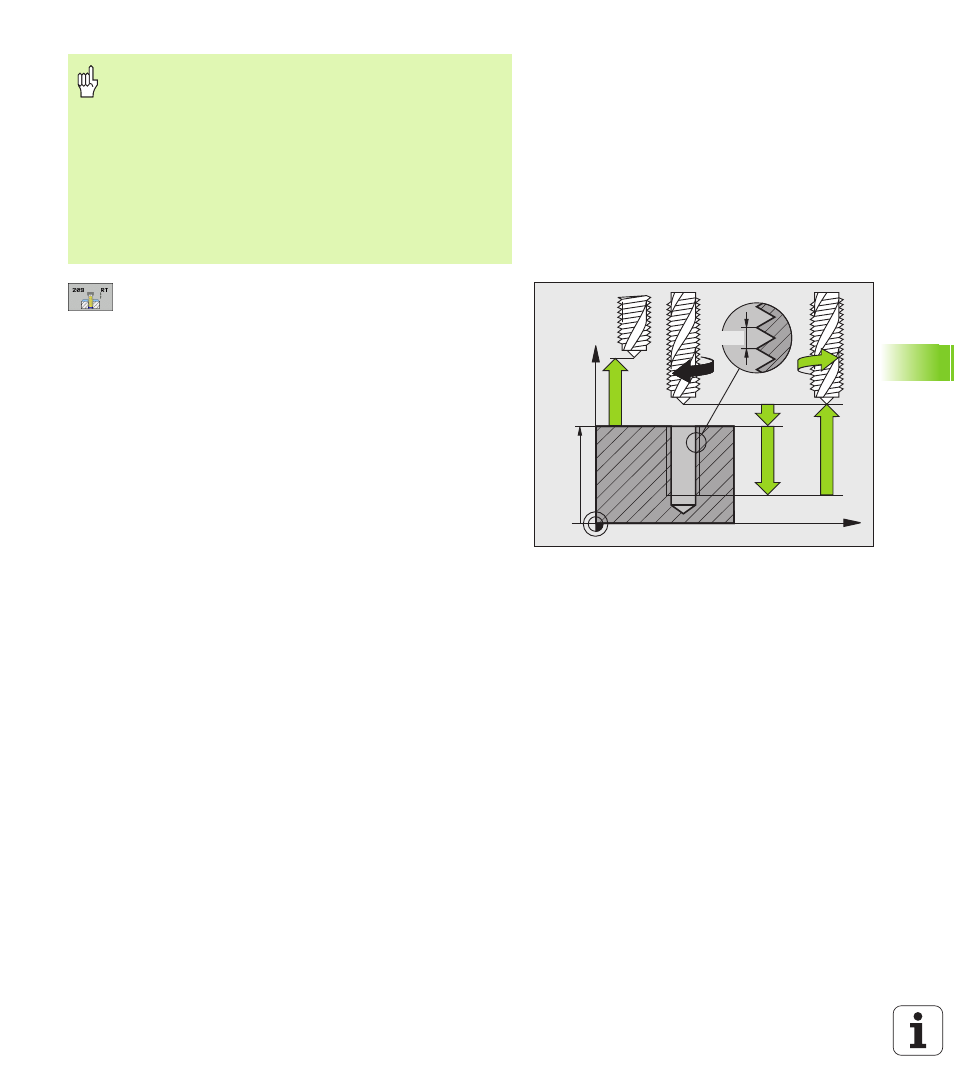

 Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента (стартовая
позиция) – до поверхности заготовки
 Глубина сверления Q201 (в инкрементах):
расстояние от поверхности заготовки – до конца
резьбы
 Шаг резьбы Q239
Шаг резьбы. Знак +/- перед значением задает
правую или левую резьбу:
+= правая резьба
–= левая резьба
 Коорд. поверхность заготовки Q203
(абсолютная): координата поверхности заготовки
 2-е безопасное расстояние Q204 (в
инкрементах): координата оси шпинделя, при
которой невозможно столкновение инструмента и
заготовки (зажимного приспособления)
 Глубина сверления до ломки стружки Q257 (в
инкрементах): врезание, после которого ЧПУ
производит ломку стружки.
При помощи машинного параметра displayDepthErr
Вы определяете, должна ли система ЧПУ выдавать
сообщение об ошибке при вводе положительного
значения для глубины.
Осторожно, опасность столкновения!
Учтите, что при вводе положительного значения
параметра "глубина" система автоматически меняет
знак координат предварительного позиционирования.
Инструмент перемещается по оси инструмента на
ускоренном ходу на безопасное расстояние под
поверхность заготовки!
Z
X
Q203
Q204
Q200
Q201
Q239
