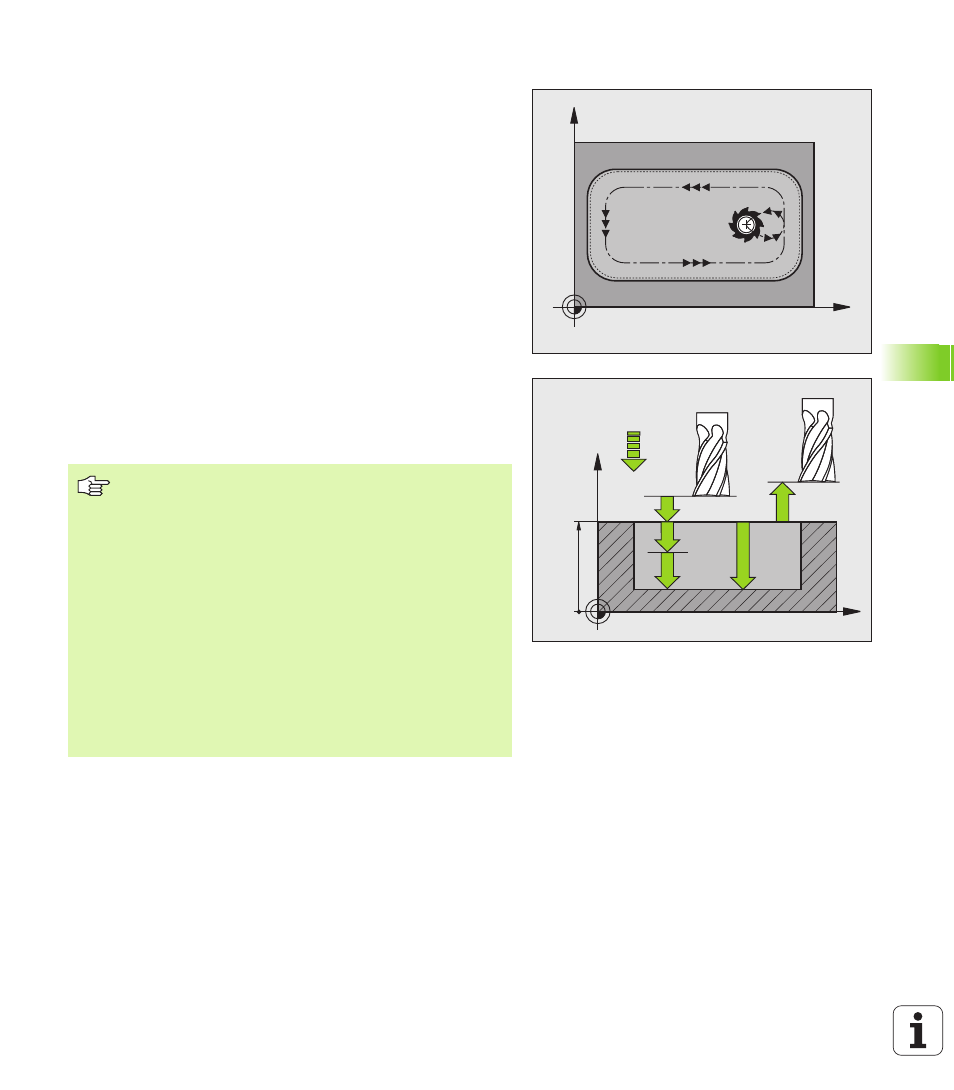

ЧИСТОВАЯ ОБРАБОТКА КАРМАНА (цикл 212)
1 Система ЧПУ автоматически перемещает инструмент по оси
шпинделя на безопасное расстояние или, если было задано,
на 2-е безопасное расстояние, а затем в центр кармана
2 Из центра кармана инструмент перемещается в точку старта в
плоскости обработки. Система ЧПУ при расчете точки старта
учитывает припуск и радиус инструмента. При необходимости
ЧПУ делает прорезь в центре кармана.
3 Если инструмент находится на 2-м безопасном расстоянии,
система ЧПУ производит перемещение на ускоренном ходу
FMAX на безопасное расстояние и оттуда со скоростью подачи
врезания перемещается на первую глубину врезания
4 Затем инструмент перемещается по касательной к готовой
части контура, выполняя попутное фрезерование витка.
5 После чего инструмент возвращается в точку старта на
плоскости обработки по касательной к контуру.
6 Эта операция (с 3 по 5 пункт) повторяется до тех пор, пока не
будет достигнута заданная глубина
7 В конце цикла ЧПУ перемещает инструмент на ускоренном
ходу на безопасное расстояние или, если было задано, на 2-
е безопасное расстояние, а затем в центр кармана (конечная
позиция = позиция старта)
X
Y
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
Внимательно прочитайте до того, как начать
программирование
ЧПУ автоматически выполняет предварительное
позиционирование инструмента на оси инструмента и
на плоскости обработки.
Знак (+/-) перед значением параметра цикла "Глубина"
определяет направление обработки. Если для
глубины задается значение, равное нулю, система
ЧПУ не выполняет цикл.
Для выполнения чистовой обработки в сплошном
материале следует использовать фрезу, имеющую
центральный торцовый зуб (стандарт DIN 844), и
вводить небольшое значение подачи врезания.
Минимальный размер кармана: радиус инструмента,
умноженный на 3.
