136 5 Программирование: инструменты
5.3
Коррекция
инстр
умента

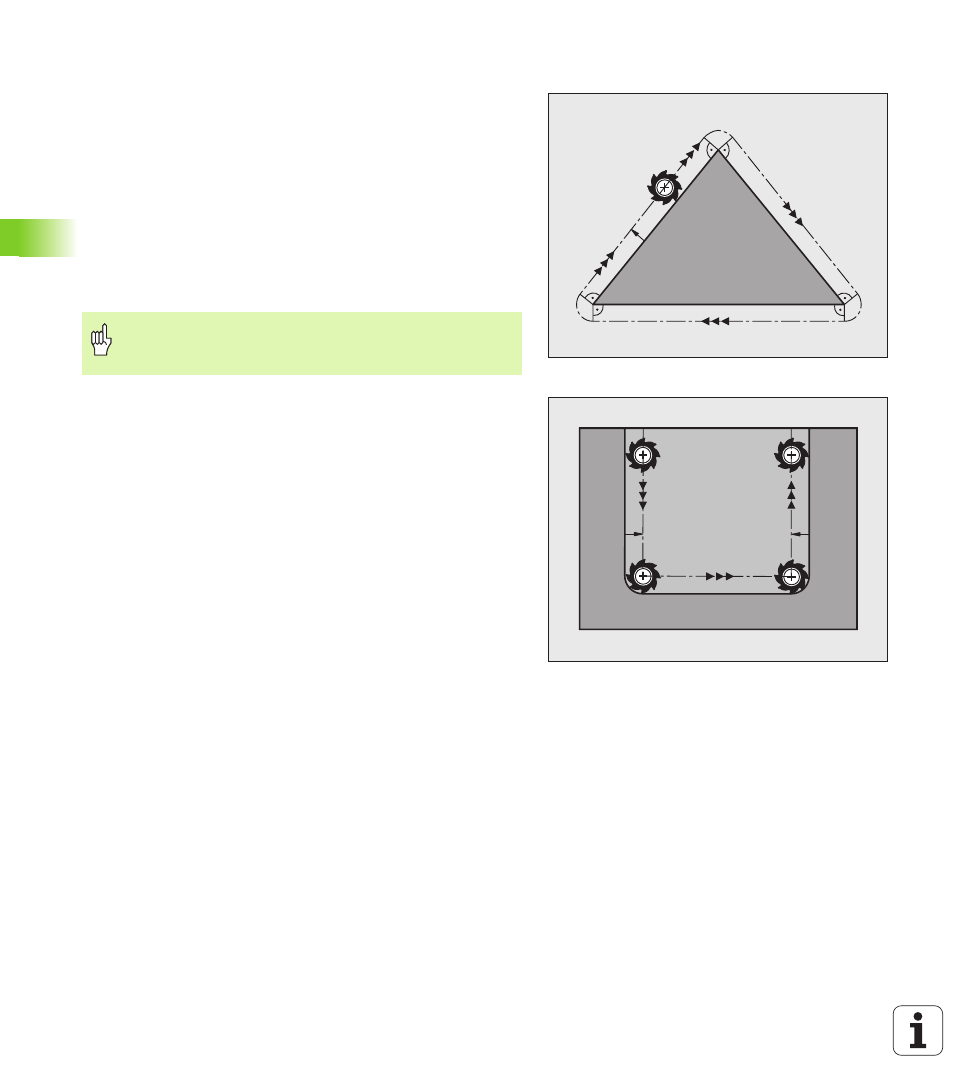

Коррекция на радиус: обработка углов
„ Внешние углы:
Если была задана поправка на радиус, то система ЧПУ ведет
инструмент на внешних углах по переходному радиусу. При
необходимости, ЧПУ уменьшает скорость подачи на внешних
углах, например, при резком изменении направления.
„ Внутренние углы:
На внутренних углах система ЧПУ рассчитывает точку
пересечения траекторий, по которым центр инструмента
перемещается после коррекции. Начиная с этой точки,
инструмент перемещается вдоль следующего элемента
контура. Таким образом, предотвращается повреждение
внутренних углов заготовки. Из этого следует, что нельзя
произвольно выбирать величины радиуса инструмента для
определенного контура.
RL
RL RL
Не следует задавать точку старта или конечную точку
для внутренней обработки в угловой точке контура,
так как он может быть поврежден при этом.
