HEIDENHAIN TNC 320
283
8.3
Цик
л
ы
фрез
еров
ания
кар
м
анов
, ца
п
ф
и
канав
о
к

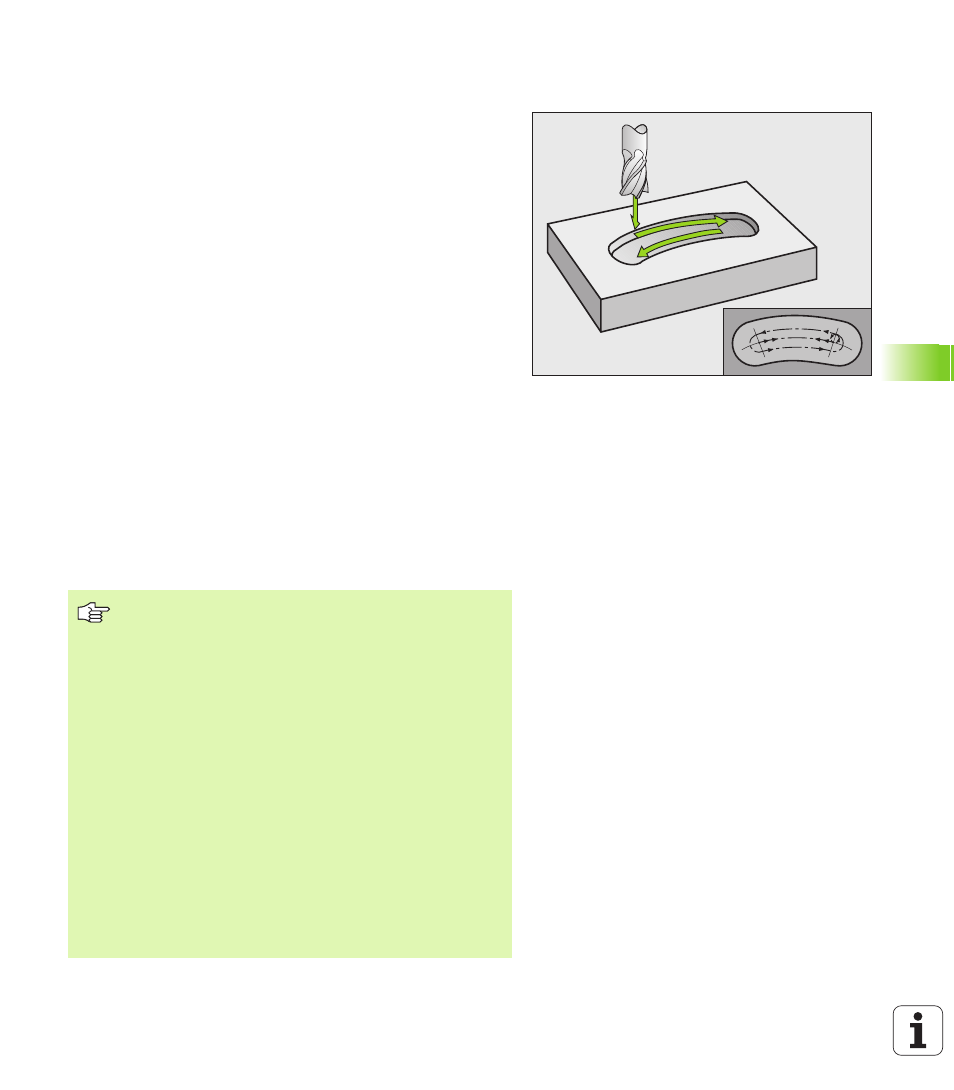

КРУГЛАЯ КАНАВКА, выполненная при
врезании маятниковым движением (цикл 211)
Черновая обработка
1 Система ЧПУ позиционирует инструмент на ускоренном ходу
по оси шпинделя на 2-е безопасное расстояние, а затем в
центр правой окружности. Оттуда Система ЧПУ
позиционирует инструмент на заданное безопасное
расстояние над поверхностью заготовки
2 Инструмент перемещается с подачей фрезерования к
поверхности заготовки; оттуда фреза, врезаясь в материал
под наклоном, перемещается к другому концу канавки
3 Затем инструмент возвращается в точку старта, врезаясь в
материал под наклоном; эти шаги (со 2 по 3) повторяются до
тех пор, пока не будет достигнута заданная глубина
фрезерования
4 На глубине фрезерования ЧПУ перемещает инструмент к
другому концу канавки с целью фрезерования
Чистовая обработка
5 Из центра канавки ЧПУ перемещает инструмент
тангенциально к готовому контуру; затем ЧПУ выполняет
чистовую обработку контура попутным движением (при M3),
если было задано - с несколькими врезаниями на глубину.
Точка старта чистовой обработки находится в центре правой
окружности.
6 В конце контура инструмент отходит от контура тангенциально
7 Затем инструмент возвращается на ускоренном ходу FMAX на
безопасное расстояние и, если было задано, на 2-
е безопасное расстояние
Внимательно прочитайте до того, как начать
программирование
ЧПУ автоматически выполняет предварительное
позиционирование инструмента на оси инструмента и
на плоскости обработки.
При черновой обработке инструмент врезается в
материал спиральным движением, производя
маятниковые движения от одного конца канавки к
другому концу канавки. Поэтому предворительное
сверление не требуется.
Знак (+/-) перед значением параметра цикла "Глубина"
определяет направление обработки. Если для
глубины задается значение, равное нулю, система
ЧПУ не выполняет цикл.
Диаметр фрезы должен быть не больше ширины
канавки и не меньше трети ширины канавки.
Диаметр фрезы должен быть меньше, чем половина
длины канавки. В противном случае ЧПУ не сможет
произвести врезание маятниковым движением.
