HEIDENHAIN TNC 320
311
8.5 SL-
цик
лы

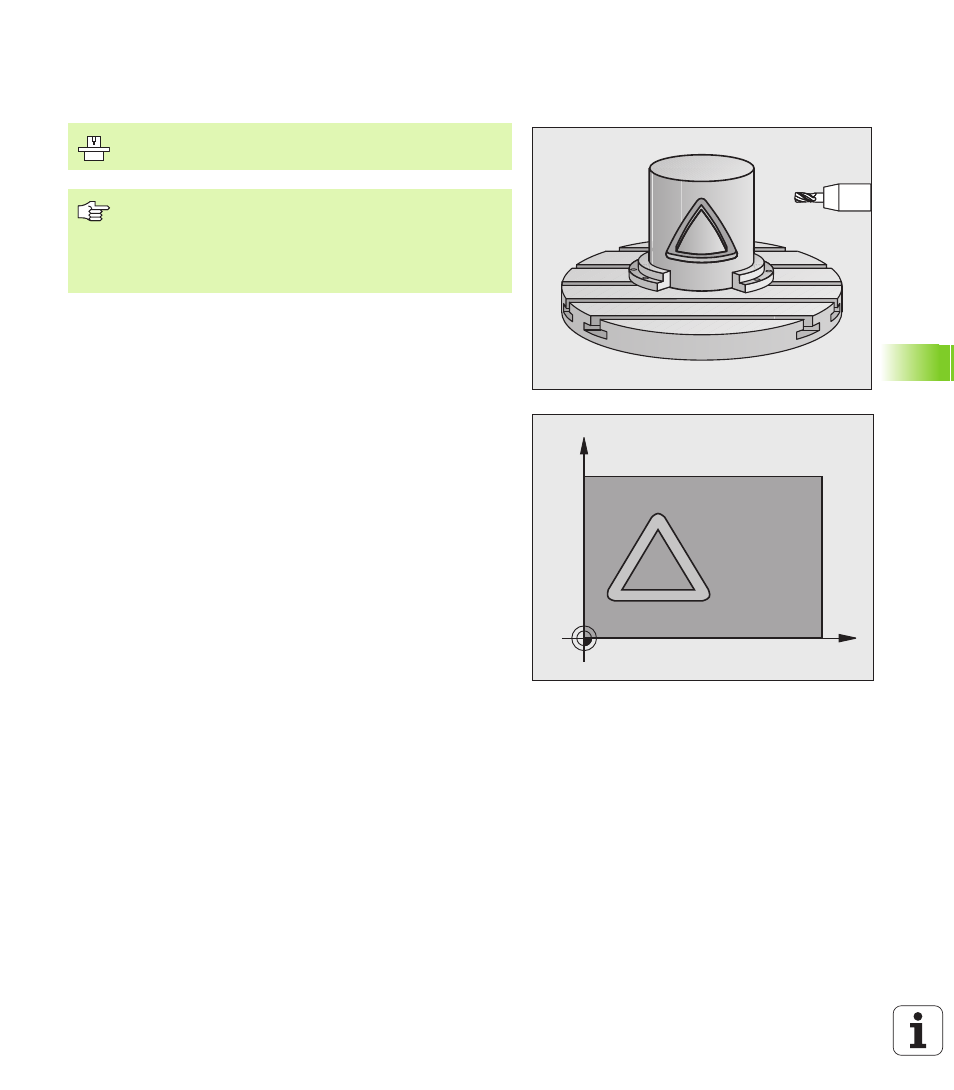

БОКОВАЯ ПОВЕРХНОСТЬ ЦИЛИНДРА (цикл 27,
ПО-опция 1)
С помощью этого цикла можно перенести определенный на
образующей контур на боковую поверхность цилиндра. Для
фрезерования ведущих канавок цилиндра следует использовать
цикл 28.
Контур описывается в подпрограмме, определенной с помощью
цикла 14 (КОНТУР).
В подпрограмме контур всегда описывается координатами X и Y,
независимо от того, какие оси вращения имеются в распоряжении
на станке. Таким образом, описание контура не зависит от
конфигурации станка. Предлагаются следующие функции
траектории L, CHF, CR, RND и CT.
Данные для угловой оси (X-координаты) можно ввести в градусах
или в мм (дюймах) (задать в определении цикла Q17).
1 Система ЧПУ позиционирует инструмент над точкой врезания;
при этом учитывается припуск на чистовую обработку боковой
поверхности
2 На первой глубине врезания инструмент выполняет
фрезерование вдоль запрограммированного контура с
рабочей подачей Q12
3 В конце контура ЧПУ перемещает инструмент на безопасное
расстояние и возвращает в точку врезания;
4 Шаги с 1 по 3 повторяются до тех пор, пока не будет достигнута
запрограммированная глубина фрезерования Q1
5 Затем инструмент перемещается на безопасное расстояние
X
Y
Станок и система ЧПУ должны быть подготовлены
фирмой-изготовителем к эксплуатации.
Внимательно прочитайте до начала
программирования
Предписанные значения программы для циклов
обработки боковых поверхностей цилиндра (смотри
