HEIDENHAIN TNC 320
217
8.2
Цик
л
ы
св
ер
л
ения
, нарез
ания
резьбы
ме
тчик
о
м
и
резьбофрез
еров
ания

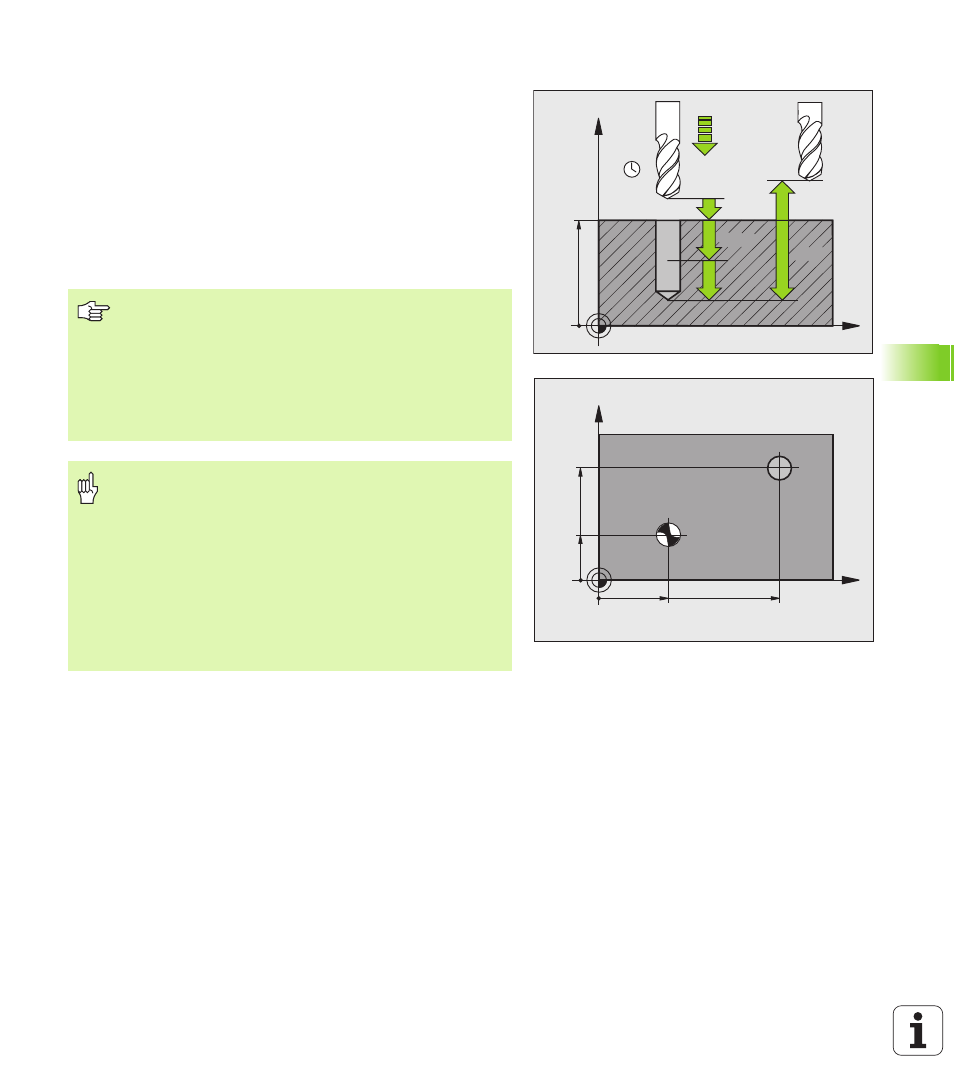

ЦЕНТРОВКА (цикл 240)
1 Система ЧПУ перемещает инструмент на ускоренном ходу
FMAX на заданном безопасном расстоянии над поверхностью
заготовки по оси шпинделя
2 Инструмент с заданной скоростью подачи F позиционируется
на заданный диаметр центровки или на заданную глубину
центровки
3 Инструмент задерживается на дне центровки, если это
определено
4 Затем инструмент перемещается с FMAX на безопасное
расстояние или, если было задано, на 2-м безопасное
расстояние
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
30
X
Y
20
80
50
В кадре позиционирования точка старта (центр
отверстия) в плоскости обработки задается без
поправки на радиус R0.
Знак (+/-) перед значением параметра цикла Q344
(диаметр) или Q201 (глубина) определяет
направление работы. Если задан диаметр или
глубина, равные нулю, то система ЧПУ не выполняет
цикл.
При помощи машинного параметра displayDepthErr
Вы определяете, должна ли система ЧПУ выдавать
сообщение об ошибке при вводе положительного
значения для глубины.
Осторожно, опасность столкновения!
Учтите, что при введенном положительном
значении параметра "диаметр" или "глубина"
система ЧПУ реверсирует расчет предварительной
позиции. Инструмент перемещается по оси
инструмента на ускоренном ходу на безопасном
расстоянии под поверхностью заготовки!
