7 цик л ы преобра зов ания к оор динат – Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 55x-03)
Страница 342
342
8 Программирование: циклы
8.7
Цик
л
ы
преобра
зов
ания
к
оор
динат

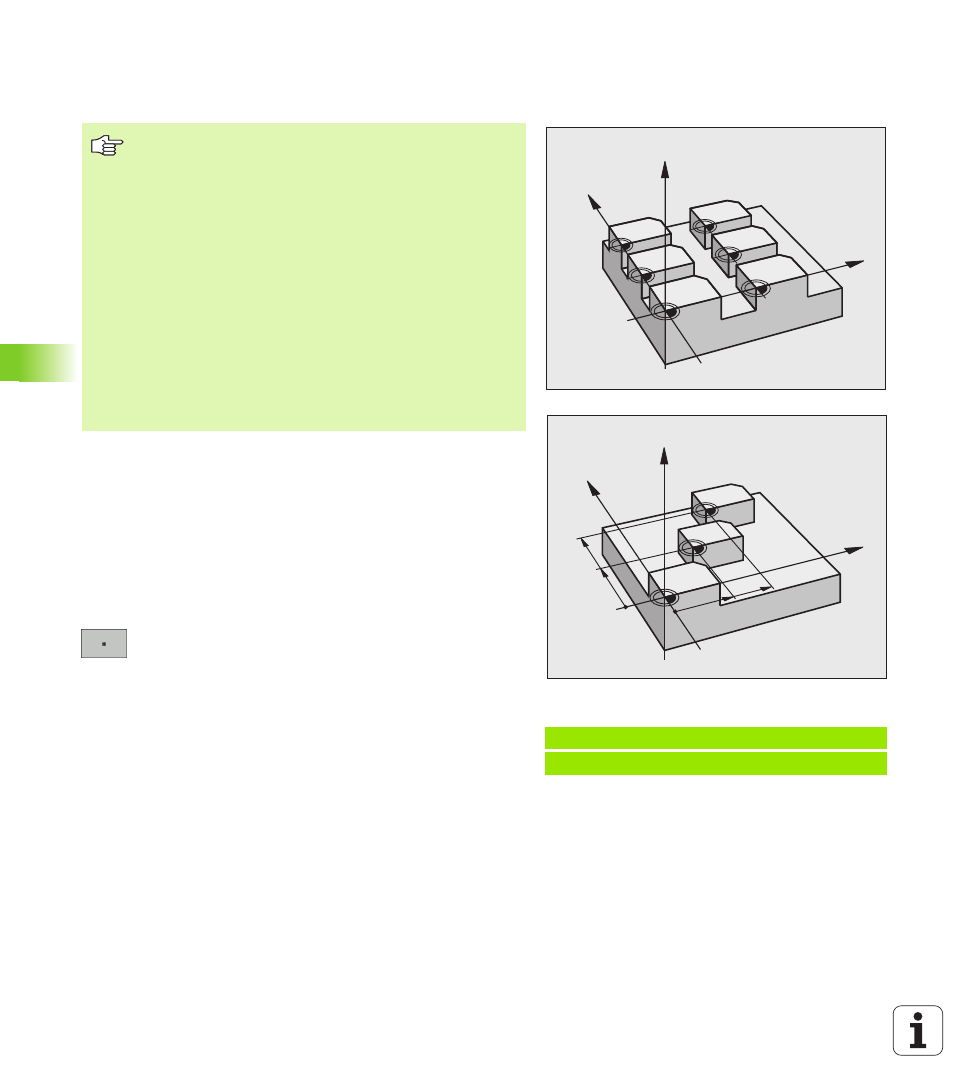

Смещение НУЛЕВОЙ ТОЧКИ при помощи
таблиц нулевых точек (цикл 7)
Применение
Таблица нулевых точек применяется, например, при
часто повторяющихся рабочих ходах в разных позициях
заготовки или
при частом использовании одно и того же смещения нулевой
точки
В пределах программы можно как задавать нулевые точки
напрямую в определении цикла, так и вызывать их из таблицы
нулевых точек.
Смещение: введите номер нулевой точки из
таблицы нулевых точек или введите Q-параметр;
если вводится Q-параметр, ЧПУ активирует номер
нулевой точки, содержащейся в Q-параметре
Сброс
Вызов из таблицы нулевых точек смещения с координатами
X=0; Y=0 и т.д.
Вызов смещения с координатами X=0; Y=0 и т.д., напрямую при
помощи определения цикла
Пример: NC-кадры
77 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА
78 CYCL DEF 7.1 #5
N
0
N
2
N
4
N
1
N
3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N
0
N
2
N
1
1
2
1
2
То, какая таблица нулевых точек будет
использоваться, зависит от режима работы или
выбора оператора:
Режимы работы выполнения программы: таблица
„zeroshift.d“
Режим работы "Тест программы": таблица
„simzeroshift.d“
Нулевые точки из таблицы нулевых точек соотносятся
с текущей опорной точкой.
Значения координат из таблицы нулевых точек
действительны исключительно в абсолютном виде.
Новые строки можно добавить только в конце
таблицы.
Если оператор составляет дополнительные таблицы
нулевых точек, имя файла должно начинаться с буквы.
