Страница 121: Ввод данных инструмента в программу
HEIDENHAIN TNC 320
121
5.2
Параме
тры
инстр
умента
Радиус инструмента R
Радиус инструмента R вводится напрямую.

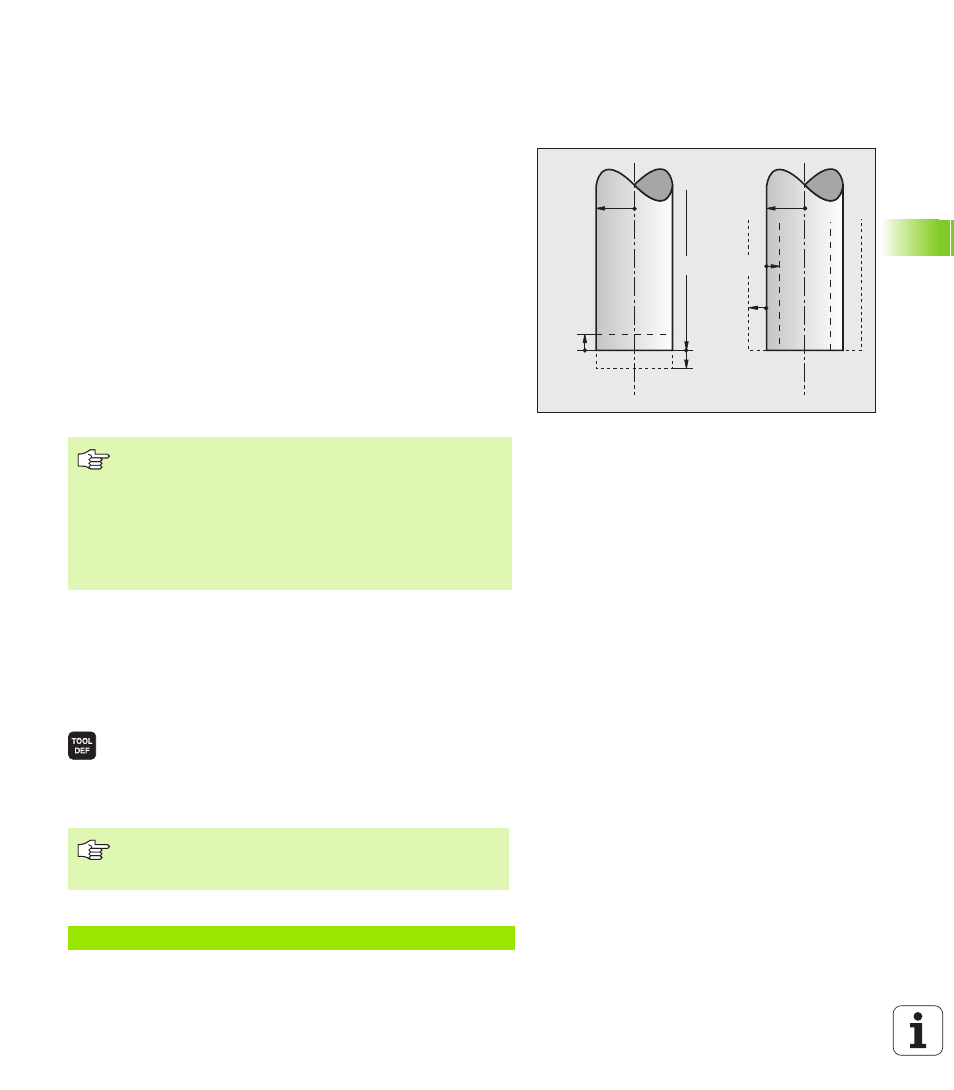

Значения "дельта" для длины и радиуса
Дельта-значениями обозначаются отклонения длины и радиуса
инструмента.
Положительное дельта-значение представляет собой припуск
(DL, DR, DR2>0). При обработке с припуском вводится значение
для припуска при программировании вызова инструмента в
TOOL CALL.
Отрицательное дельта-значение указывает на нижний предел
размера (DL, DR, DR2<0). Нижний предел размера вводится в
таблицу инструмента для расчета износа инструмента.
Дельта-значения вводятся в виде числовых значений, в кадре
TOOL CALL; эти значения можно задать также при помощи Q-
параметра.
Диапазон ввода: дельта-значения могут составлять не более
± 99,999 мм.
Ввод данных инструмента в программу
Номер, длина и радиус для определенного инструмента вводятся
в программе обработки один раз в кадре TOOL DEF:
Выбор определения инструмента: нажмите клавишу TOOL DEF
.
Номер инструмента: выделите инструмент при
помощи номера
Длина инструмента: поправка на длину
Радиус инструмента: поправка на радиус
Пример
DR<0
DR>0
DL<0
R
DL>0
L
R
Дельта-значения из таблицы инструментов влияют на
графическое изображение инструмента.
Изображение заготовки при моделировании не
изменяется.
Дельта-значения из TOOL CALL-кадра при
моделировании изменяют отображаемую величину
заготовки. Величина инструмента в модели не
изменяется.
В режиме диалогового окна значения длины и радиуса
можно ввести непосредственно в поле диалога:
нажмите желаемую клавишу Softkey для оси.
4 TOOL DEF 5 L+10 R+5
