HEIDENHAIN TNC 320
375
9.6
Примеры
программиров
ания
9.6 Примеры программирования

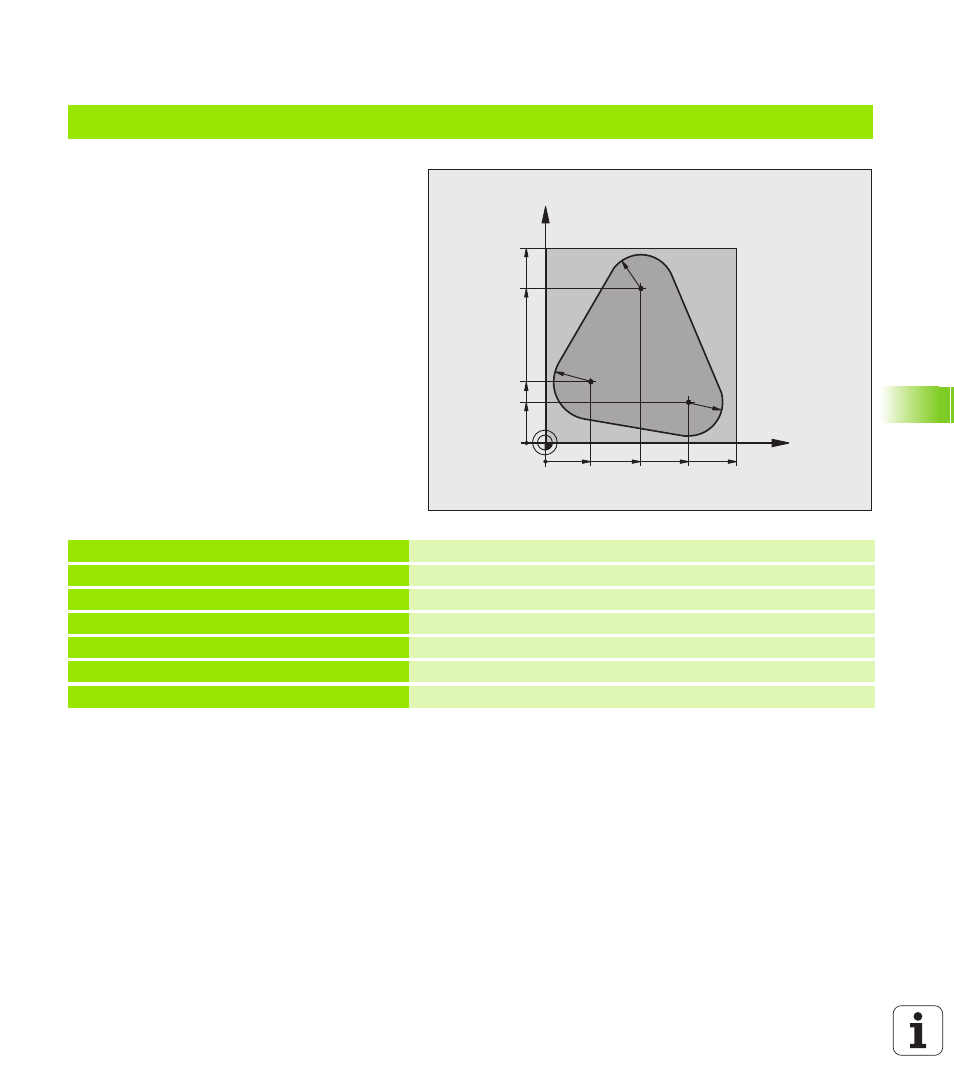

Пример: фрезерование контура несколькими врезаниями
Выполнение программы
Предварительно установите инструмент на
верхнюю кромку заготовки
Введите врезание в инкрементах
Фрезерование контура
Повторение врезания и фрезерования
контура
0 BEGIN PGM PGMWDH MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S500
Вызов инструмента
4 L Z+250 R0 FMAX
Вывод инструмента из материала
5 L X-20 Y+30 R0 FMAX
Предварительное позиционирование плоскости обработки
6 L Z+0 R0 FMAX M3
Установка инструмента на верхнюю кромку заготовки
X
Y
100
100
20
75
30
50
20
75
R1
5
R18
R15
