11.2 Изображение заготовки в
рабочем пространстве
Применение

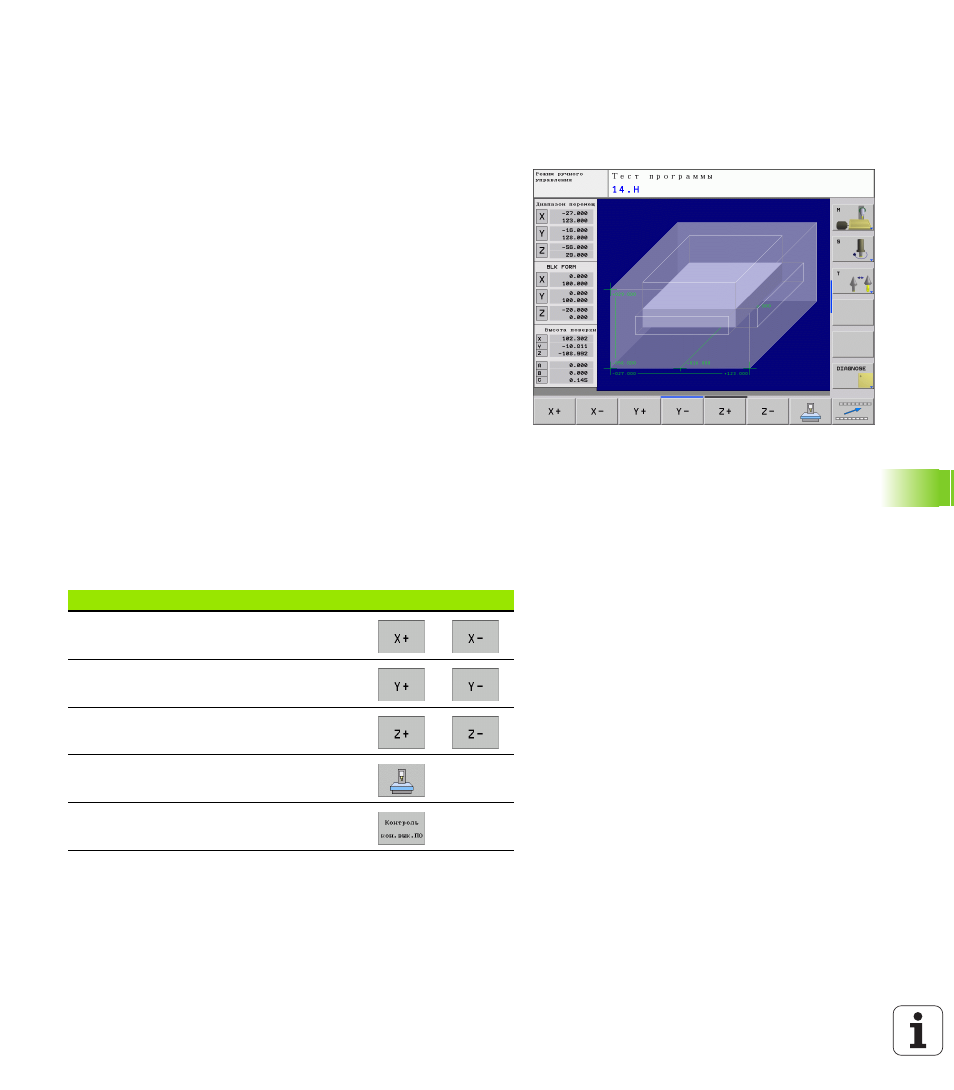

В режиме работы "Тест программы" можно при помощи графики
проверять положение заготовки или опорной точки в рабочем
пространстве станка, а также активировать контроль рабочего
пространства в режиме работы "Тест программы": для этого
следует нажать клавишу Softkey ЗАГОТОВКА В РАБ. ПРОСТР.
Используя клавишу Softkey Контроль конеч. выкл. ПО (вторая
панель Softkey), можно активировать или деактивировать эту
функцию.
Следующий прозрачный параллелепипед изображает заготовку,
размеры которой находятся в таблице BLK-ФОРМА. Система
ЧПУ принимает размеры из определения заготовки, заданного в
выбранной программе. Параллелепипед заготовки определяет
систему координат ввода, нулевая точка которой находится
внутри параллелепипеда области перемещения.
Как правило, местонахождение заготовки в рабочем пространстве
не играет значительной роли при точном контроле теста
программы. Но, если активируется контроль рабочего
пространства, следует "графически" смещать заготовку таким
образом, чтобы она находилась в пределах рабочего
пространства. Используйте для этого клавиши Softkey,
приведенные в таблице.
Кроме того, можно активировать действующую опорную точку для
режима работы "Тест программы" (см. приведенную далее
таблицу, последнюю строку).
Функция
Softkey
Смещение заготовки в положительном/
отрицательном направлении по оси X
Смещение заготовки в положительном/
отрицательном направлении по оси Y
Смещение заготовки в положительном/
отрицательном направлении по оси Z
Отображение заготовки с привязкой к
заданной опорной точке
Включение или выключение функции
контроля
