8.2
Цик
л
ы
св
ер
л
ения
, нарез
ания
резьбы
ме
тчик
о
м
и
резьбофрез
еров
ания

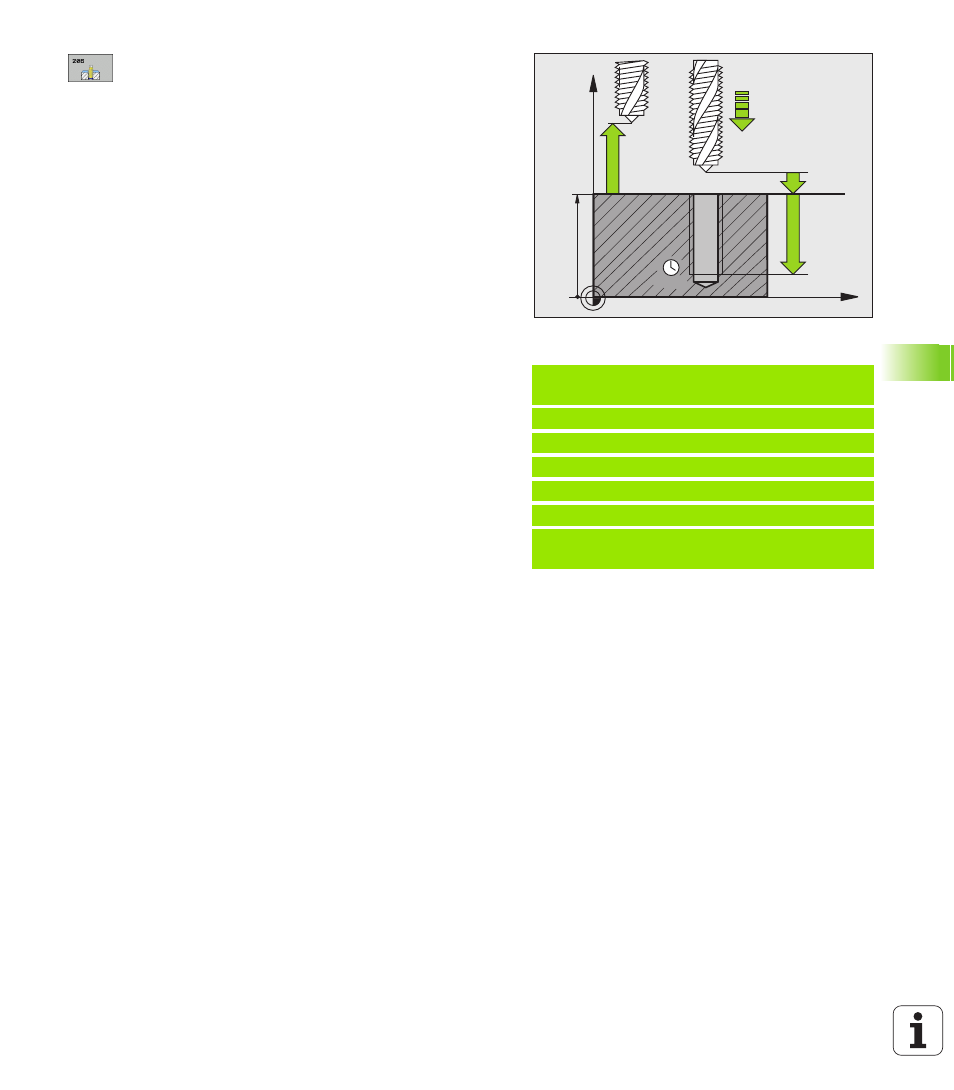

Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента (стартовая
позиция) – до поверхности заготовки;
ориентировочное значение: 4x шаг резьбы
Глубина сверления Q201 (длина резьбы,
инкрементально): расстояние от поверхности
заготовки – до конца резьбы
Скорость подачи F Q206: скорость перемещения
инструмента при нарезании внутренней резьбы
Время выдержки внизу Q211: введите значение
между 0 и 0,5 секунды, чтобы избежать
заклинивания инструмента во время обратного
хода
Коорд. поверхность заготовки Q203
(абсолютная): координата поверхности заготовки
2-е безопасное расстояние Q204 (в
инкрементах): координата оси шпинделя, при
которой невозможно столкновение инструмента и
заготовки (зажимного приспособления)
Установите скорость подачи: F = S x p
Выход из материала при прерывании программы
Если во время нарезания внутренней резьбы нажать внешнюю
клавишу Стоп, система ЧПУ отобразит клавишу Softkey, нажав
которую, можно вывести инструмент из материала.
Пример: NC-кадры
25 CYCL DEF 206 НАРЕЗАНИЕ РЕЗЬБЫ
МЕТЧИКОМ, НОВИНКА
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-20 ;ГЛУБИНА
Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ
Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
Q203=+25 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2-Е БЕЗОПАСНОЕ
РАССТОЯНИЕ
Z
X
Q203
Q200
Q201
Q211
Q206
Q204
F: скорость подачи мм/мин)
S: скорость вращения шпинделя (об/мин)
p: шаг резьбы (мм)
