384
10 Программирование: Q-параметры
10.2
Гр
уппы
де
тал
ей
–
испо
льз
о
в
а
ние
Q-
параме
тров
вм
ес
то
чи
сл
овых
зна
ч
ений
10.2 Группы деталей –
использование Q-параметров
вместо числовых значений
С помощью функции Q-параметров FN0: ПРИСВОЕНИЕ можно
присваивать Q-параметрам числовые значения. В этом случае в
программе обработки вместо числового значения будет
использоваться определенный Q-параметр.
Примеры NC-кадров
Для технологических групп деталей можно, например,
запрограммировать в Q-параметре типичные размеры заготовки.
Для обработки отдельных деталей следует присвоить каждому
параметру соответствующее числовое значение.
Пример

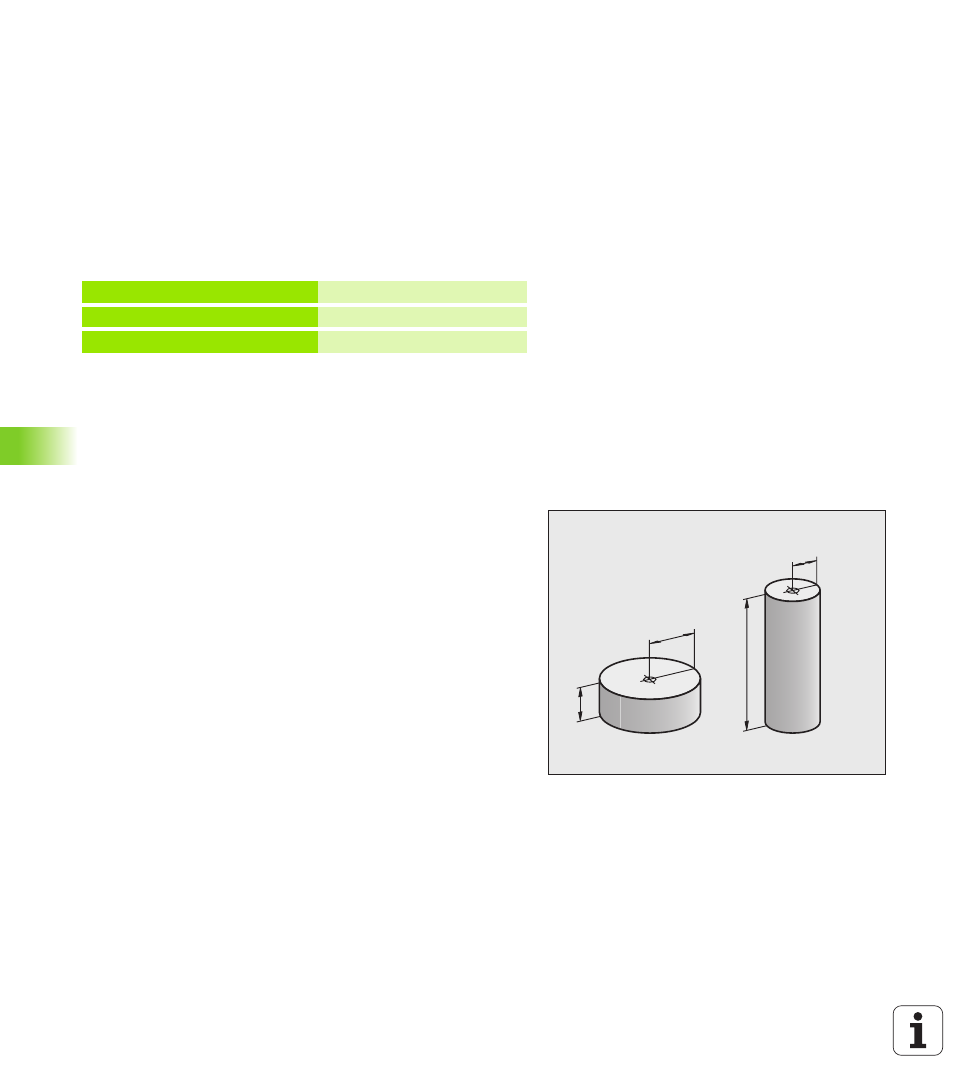

Цилиндр с применением Q-параметров
15 FNO: Q10=25
Присвоение
...
Q10 получает значение 25
25 L X +Q10
соответствует L X +25
Z1
Q1
Q2
Z2
Q1
Q2
Радиус цилиндра
R = Q1
Высота цилиндра
H = Q2
Цилиндр Z1
Q1 = +30
Q2 = +10
Цилиндр Z2
Q1 = +10
Q2 = +50
